Após
cadastrar o fluxo, podemos desenhar as etapas do processo. Temos duas formas de acessar o modo desenho:
Para desenhar um fluxo é necessário ser o
emissor ou
responsável pelo fluxo.
No fluxo cadastrado clique no menu de contexto e selecione a opção Modo desenho.
Ao acessar o fluxo, clicar no botão Desenhar Fluxo.

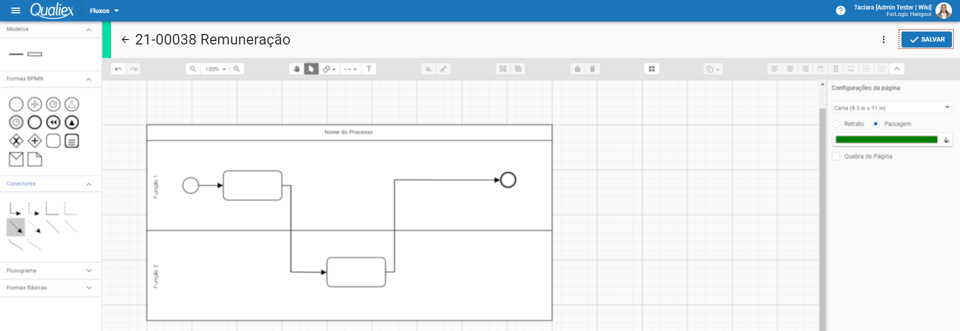

Na tela de desenho temos um modelo inicial e todas as funções que podem ser aplicadas nos elementos.

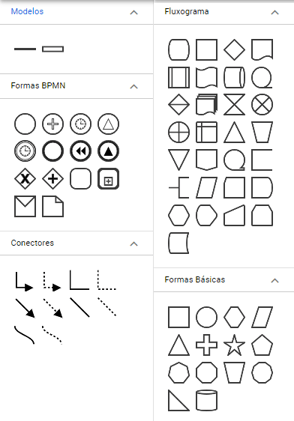

Para desenhar os elementos temos as opções: Clique nas
para expandir a exibição das formas.
Modelos: Desenhos para representação do processo e as funções que são relacionadas.
Formas Básicas: Mais formas que podem ajudar a complementar os desenhos.

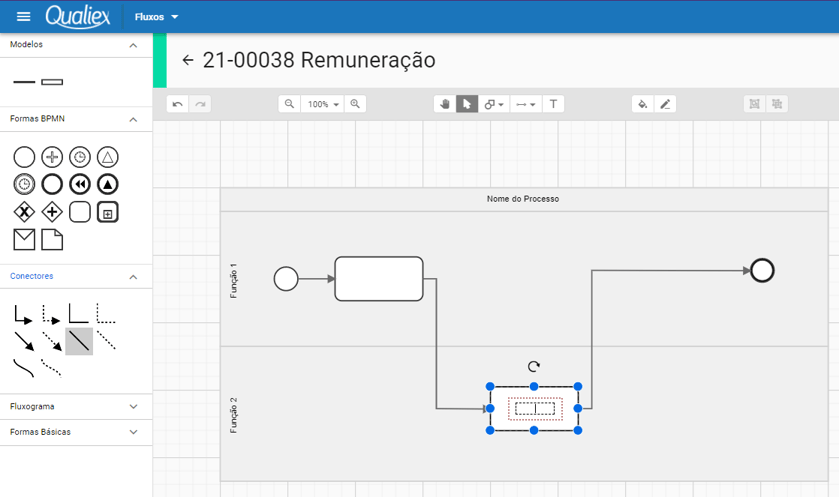

Para adicionar um forma clique no elemento desejado e arraste para a área de desenho.
Após adicionar os elementos, dê um duplo clique para habilitar a edição do texto e inserir as informações desejadas.
Ferramentas de formatação e estilo
Temos algumas opções de formatação e funcionalidades para auxiliar no desenho do fluxo do seu processo. Na barra superior da tela temos:
Desfazer uma ação.
Refazer uma ação.
Zoom aplicado ao desenho.
Arrastar movimentar a prancheta.
Selecionar os elementos.
Desenhar formas:
Retângulo.
Elipse.
Polígono.
Desenhar conectores:
Linha reta.
Linha ortogonal.
Curva de Bézier/Polinomial.
Cor do preenchimento.
Cor da borda.
Agrupar.
Desagrupar.
Bloquear um elemento na tela, não permite movimentação enquanto bloqueado.
Remover um elemento.
Temas atribui um esquema de cores conforme os padrões definidos pelo sistema.
Enviar para o fundo.
Trazer para frente.
Enviar para trás.
Antecipar.
Alinhar à esquerda.
Alinhar ao centro.
Alinhar à direita.
Alinhar no topo.
Alinhar ao meio.
Alinhar a parte inferior.
Distribuir objetos horizontalmente.
Distribuir objetos verticalmente.
Mostrar/Ocultar menu superior.

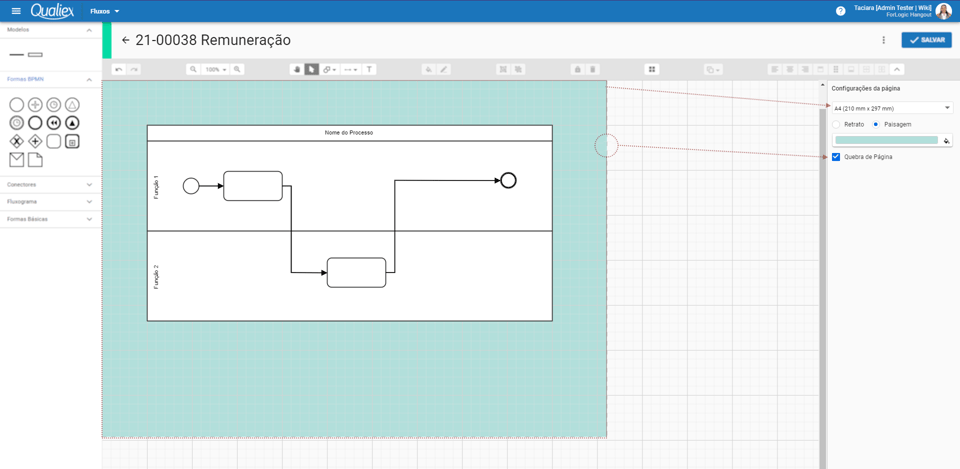

Configurações da página
Podemos definir o tamanho da página que podemos utilizar no desenho.
Tamanho da página: Selecione conforme o tamanho da página.
Orientação da página: Podemos selecionar a orientação:
Retrato
Paisagem
Cor do preenchimento: Permite colorir a página do diagrama.
Quebra de página: Indica com um pontilhado o limite de tamanho conforme selecionado no tamanho página.

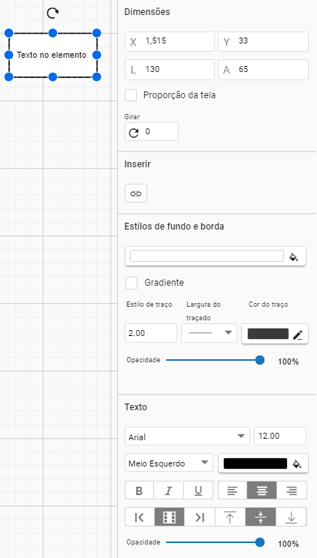

Propriedade dos elementos
Quando selecionamos um elemento podemos alterar algumas formatações.
Dimensões: Podemos mudar o posicionamento do elemento na tela definindo os valores manualmente.
Girar: Informe um valor pra rotacionar o elemento.
Inserir: Insira links em um elemento.
Estilo de fundo e borda: Adicione formatação nos elementos.
Adicione cor ou estilo gradiente aos elementos.
Altere a espessura da borda do elemento.
Mude o estilo do traço da borda.
Atribua a opacidade do elemento.
Alguns elementos BPMN não podem ser coloridos.
Texto: Altere a formatação dos textos:
Altere a fonte e tamanho.
Defina o alinhamento e a cor do texto.
Atribua negrito, itálico ou sublinhado.
Defina o alinhamento ao digitar o texto.
Mude a opacidade do texto.

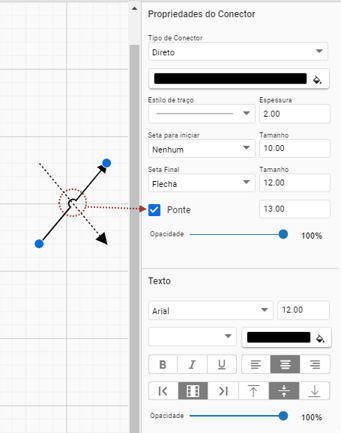

Propriedade dos conectores
Formate os conectores.
Tipo de conector:
Direto
Ortogonal
Bezier
Estilo do traço: Defina qual o estilo do traço desejado e sua espessura.
Seta para iniciar e Seta final : Escolha qual o tipo de seta será utilizado.
Ponte: Quando temos o encontro de dois conectores podemos escolher se vai ser atribuído a ponte nos conectores. Possível escolher a espessura da ponte também.
Opacidade: Escolha a opacidade dos conectores.
Se os conectores tiverem textos podemos atribuir estilo aos textos também. Com o desenho concluído clique em
.
Clique em
para retornar para a tela de detalhes do fluxo. Se o fluxo estiver concluído envie para avaliação.

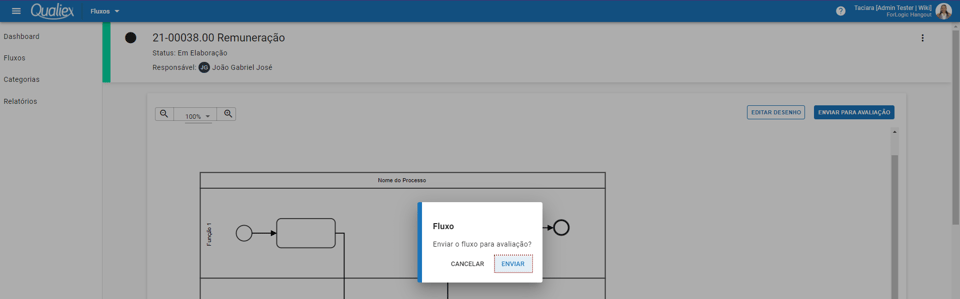

Clique no botão .
Ou no menu de contexto selecione a opção Enviar para avaliação.
Após confirmar clicando em
enviar o fluxo está aguardando a avaliação e aprovação.
