É aqui que o estudo acontece: as medições dos operadores entram nas tabelas e as fórmulas do modelo de método produzem os resultados. Como nas atividades, o estudo entra em execução no momento em que você toca na tabela — não há botão de iniciar.
✦ Antes de começar
Este recurso pertence ao MSA.
O estudo precisa estar em Aguardando execução ou Em execução.
A estrutura das tabelas vem do modelo de método escolhido na criação.
Acessando o módulo
Para chegar até esta tela, veja Como acessar o módulo Metrologia.
Preenchendo as tabelas
- No menu lateral do Metrologia, clique em MSA.

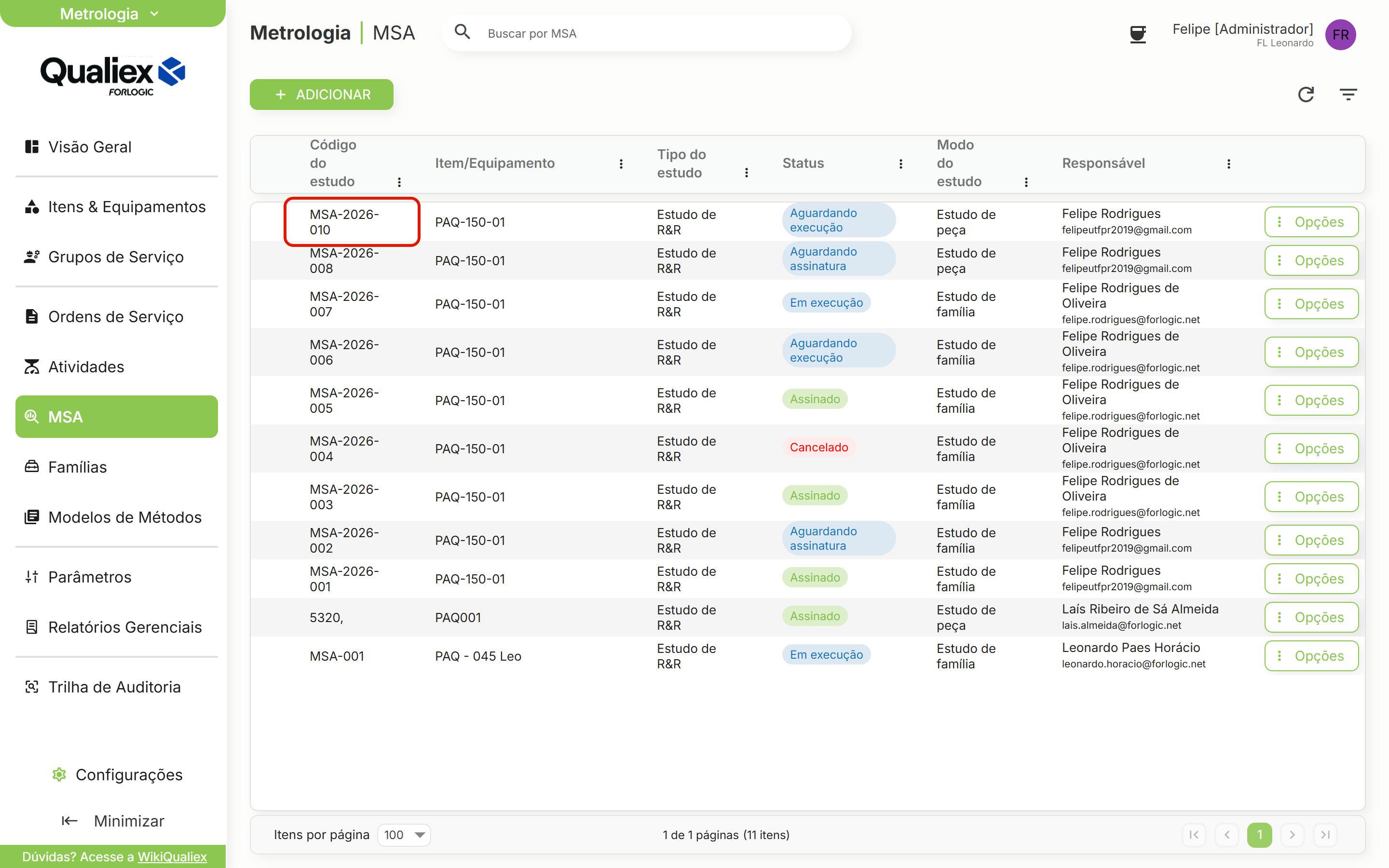

- Abra o estudo.

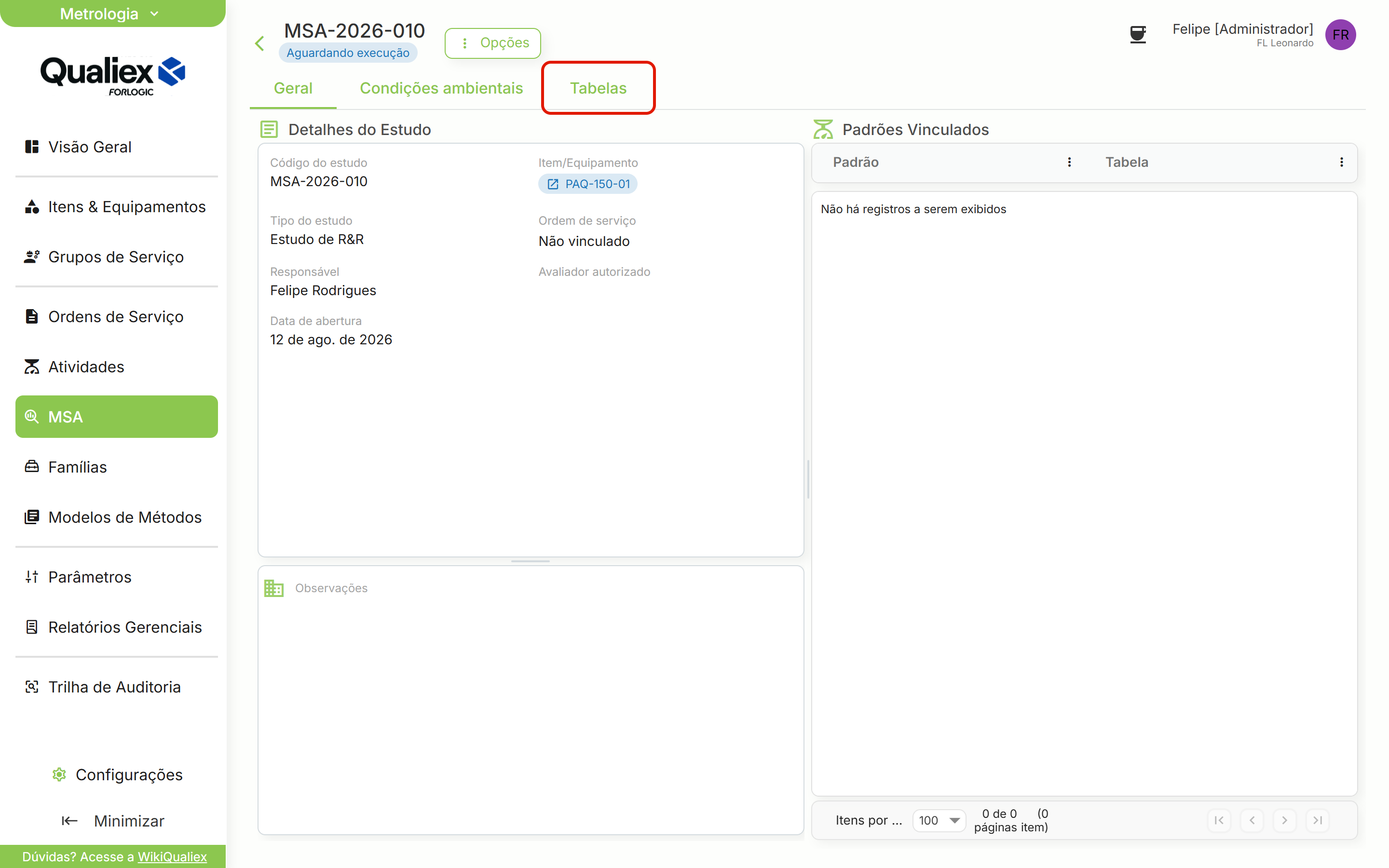

- Vá até a aba Tabelas.

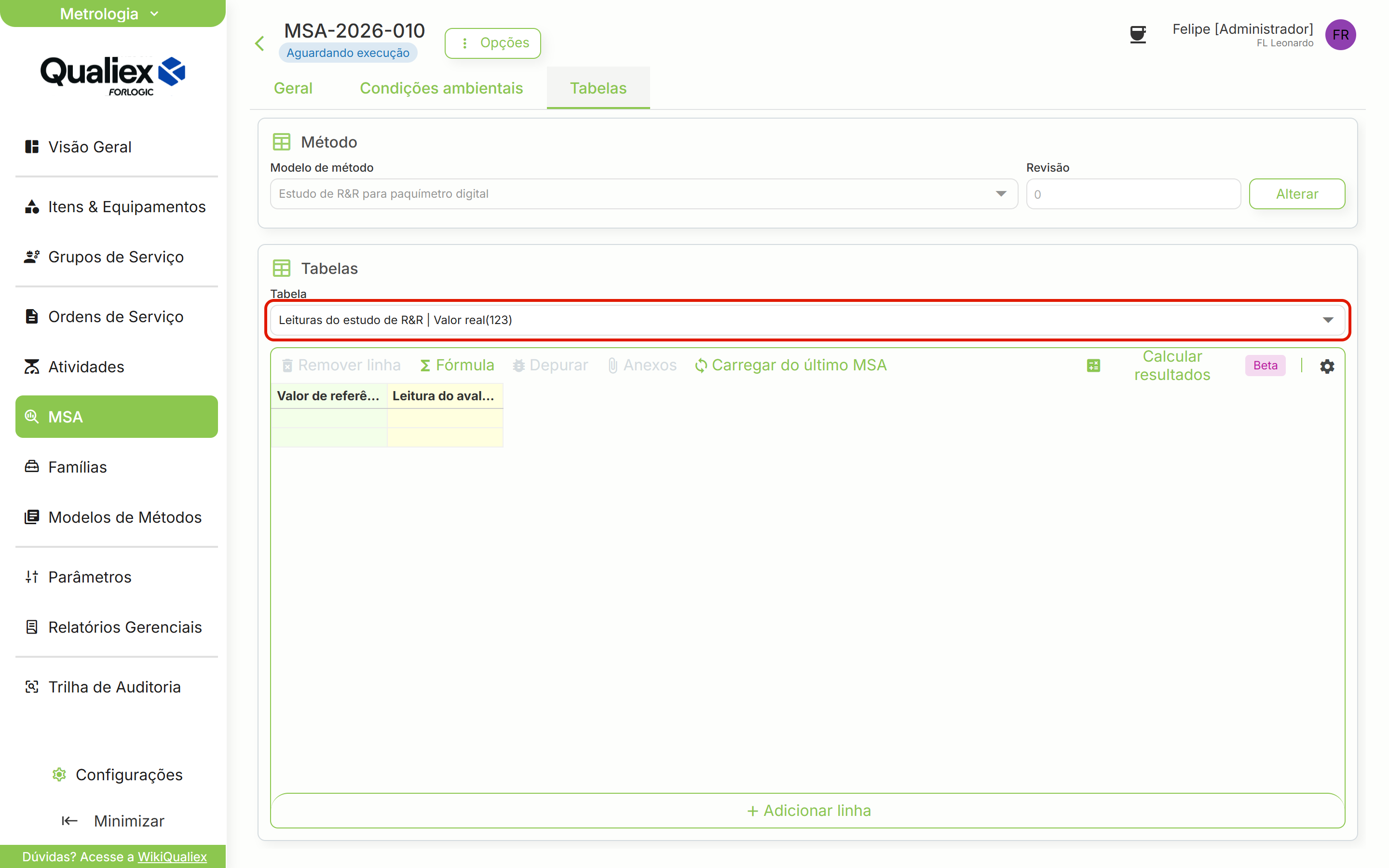

- No seletor Tabela, escolha a tabela a preencher.

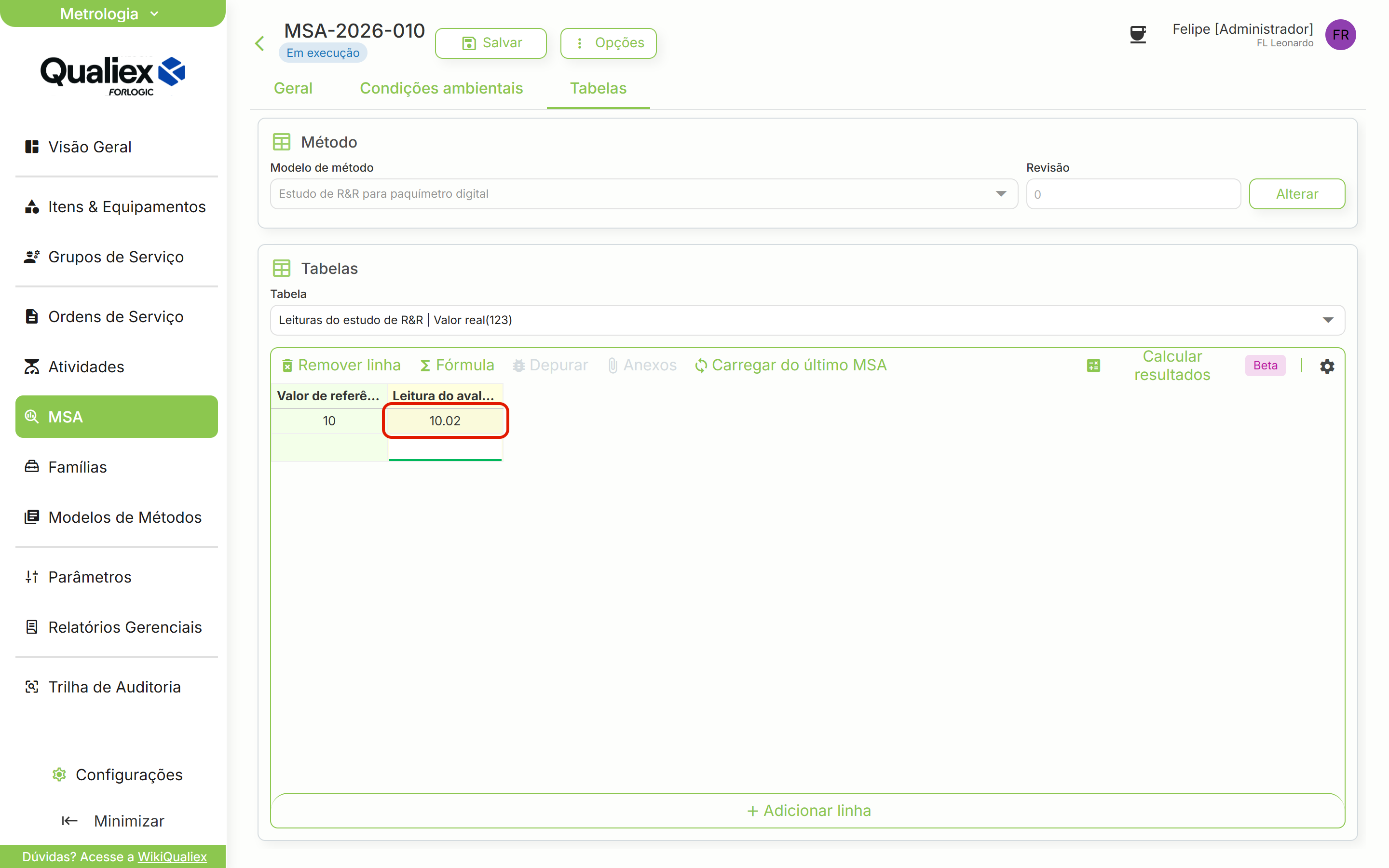

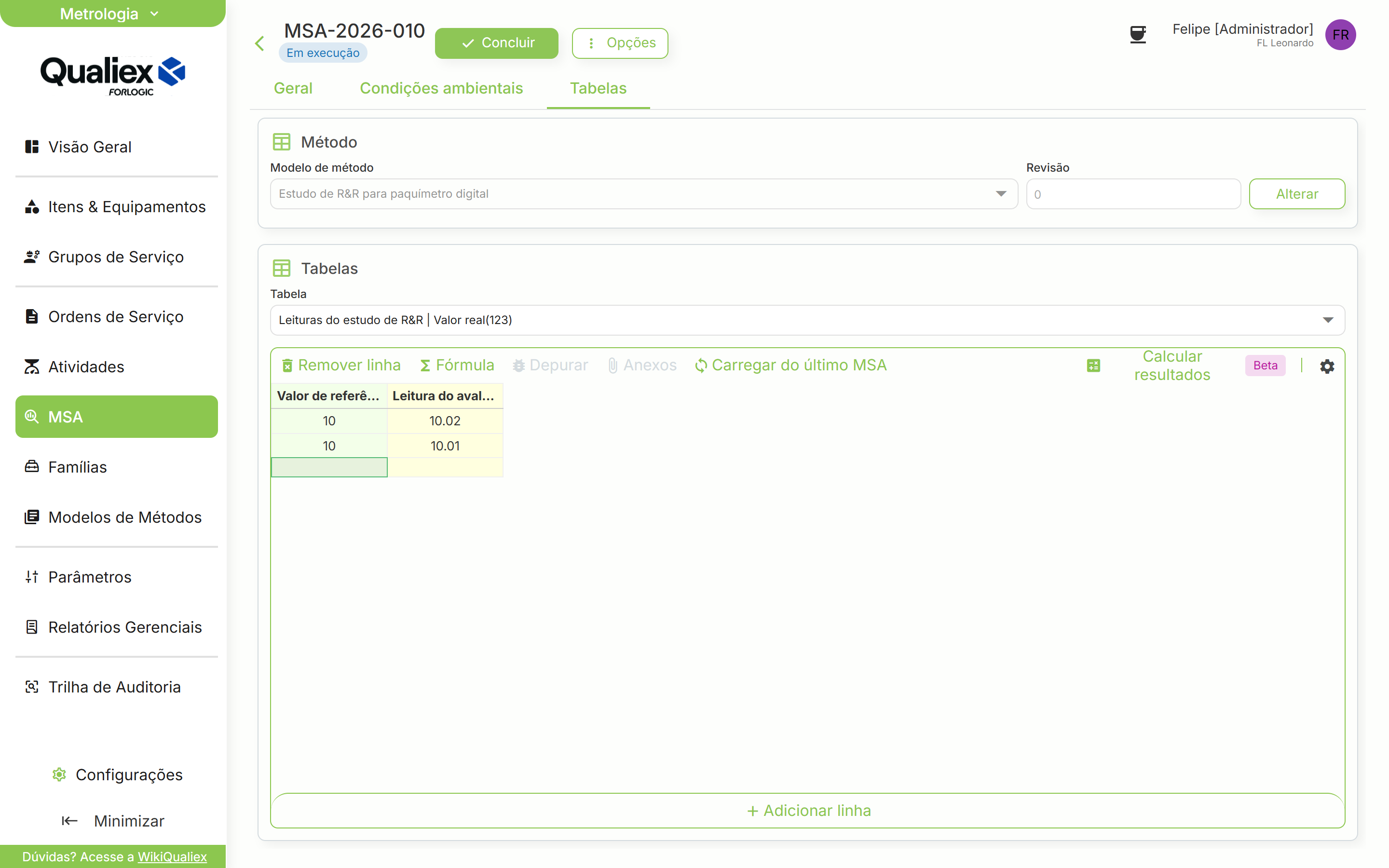

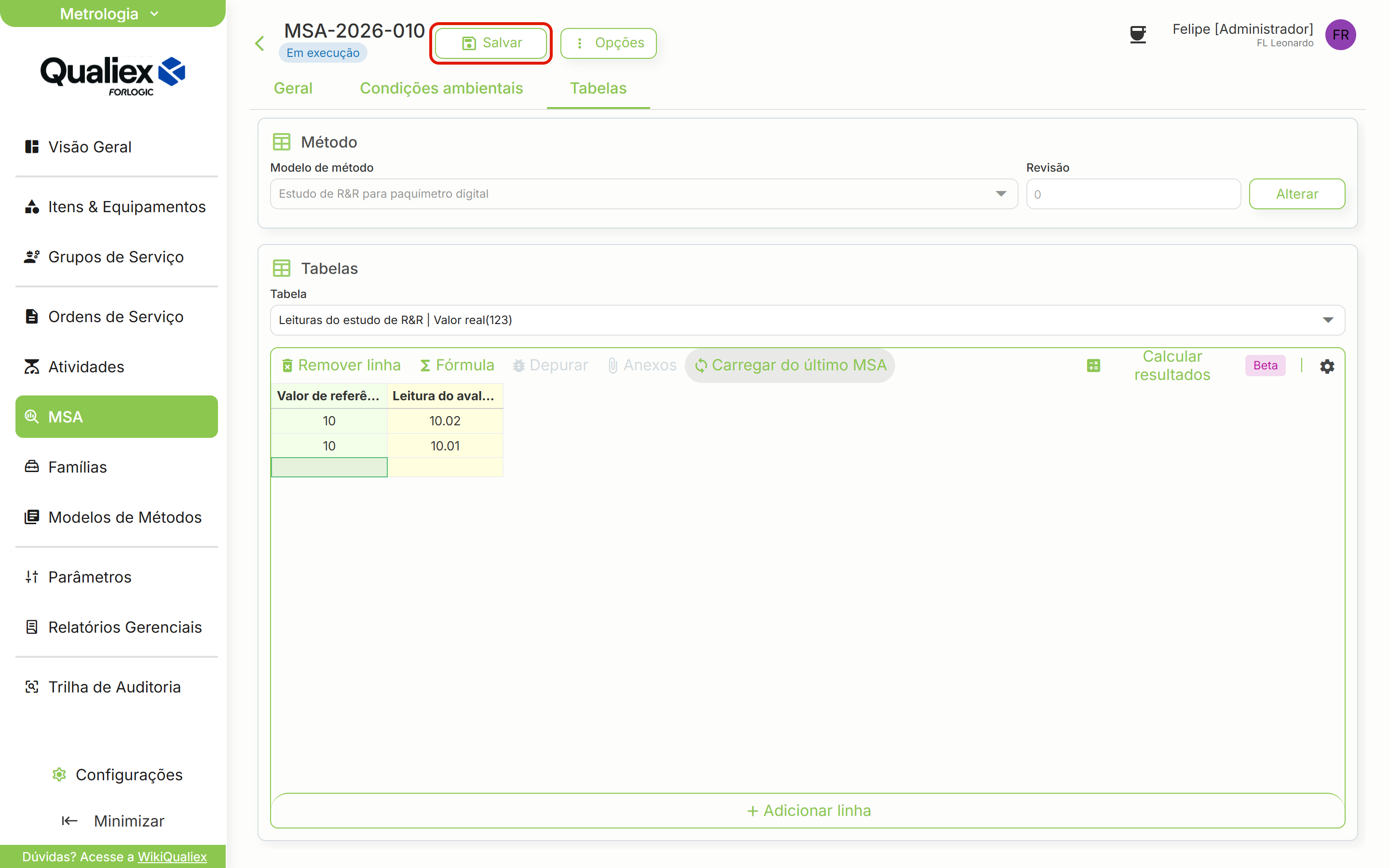

- Clique numa célula e digite o valor.

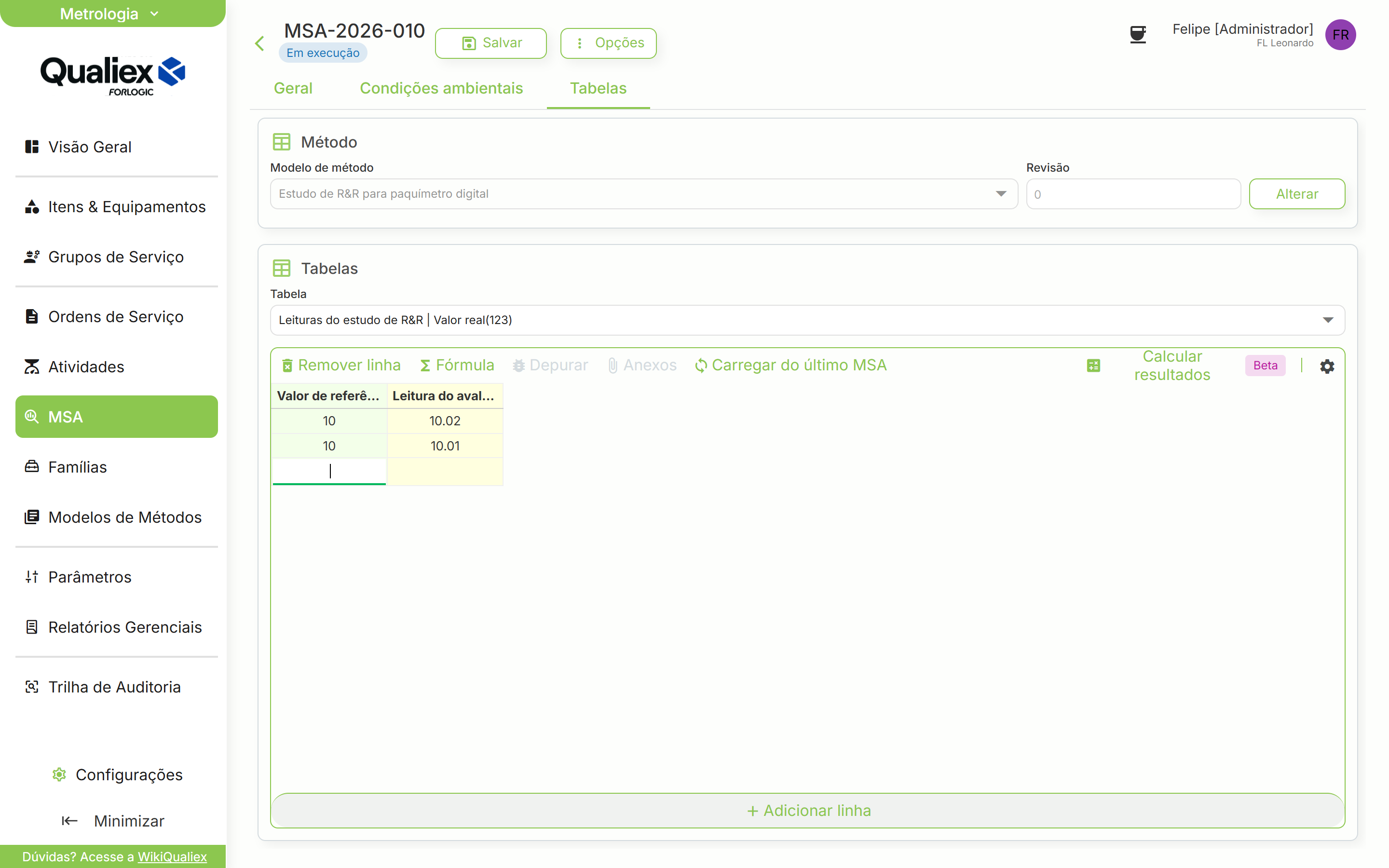

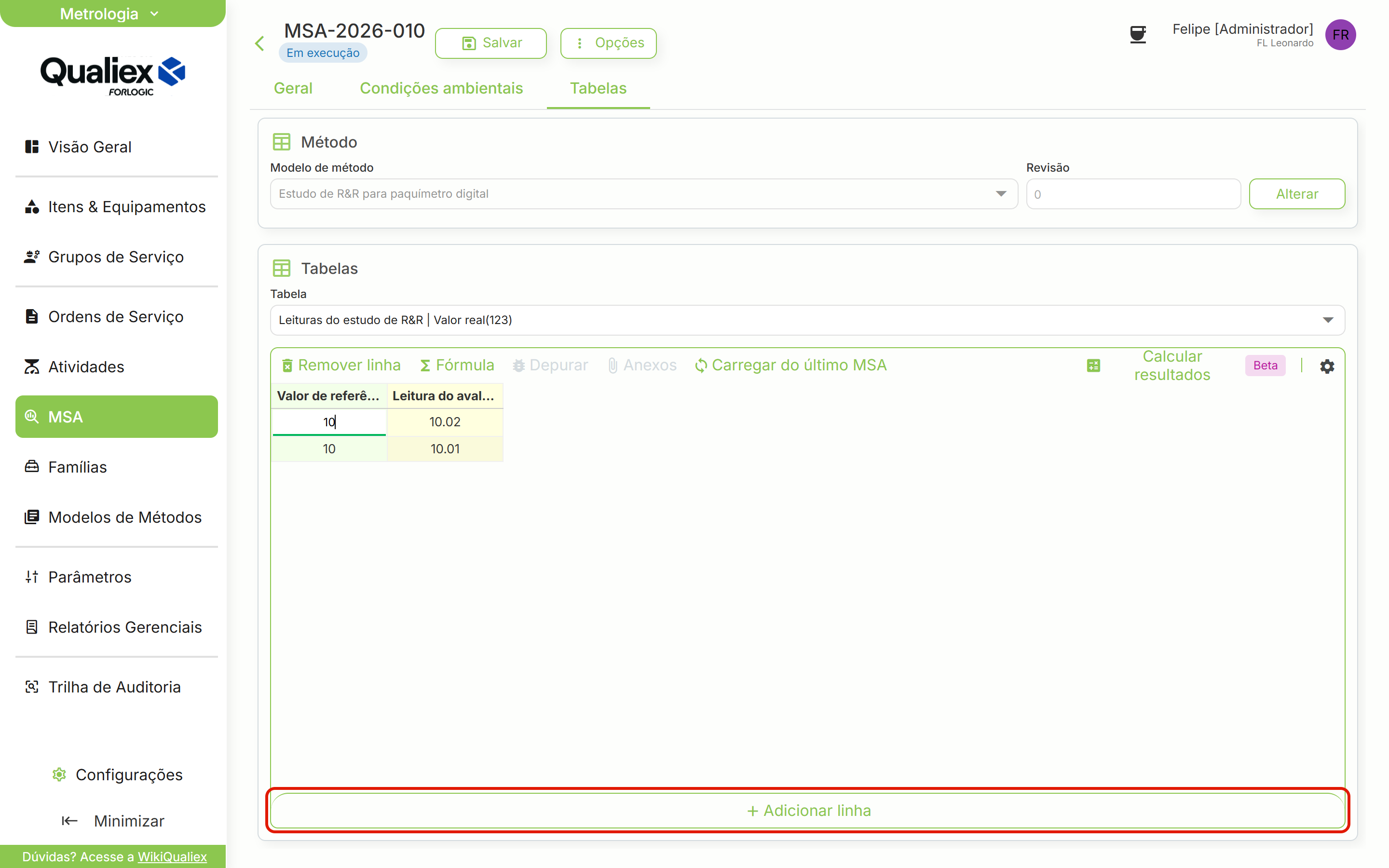

- Use Adicionar linha se precisar de mais medições.

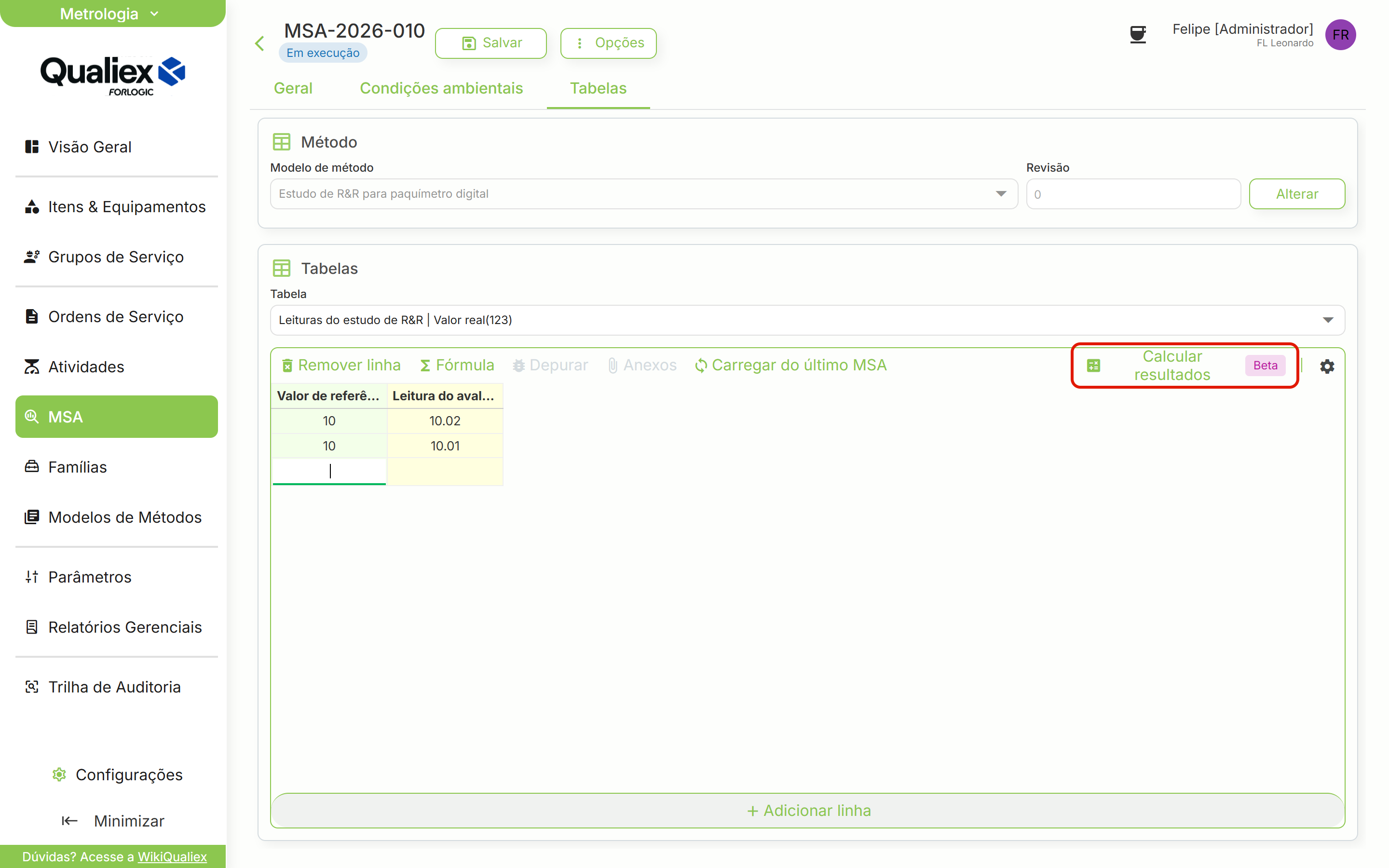

- Clique em Calcular resultados.
Escolhendo o modo de cálculo
O ícone de engrenagem da barra de ferramentas permite escolher quando o cálculo acontece:
- Cálculo automático: os resultados são calculados conforme os dados são preenchidos. É o modo padrão.
- Cálculo manual: os resultados só são calculados ao clicar em Calcular resultados.

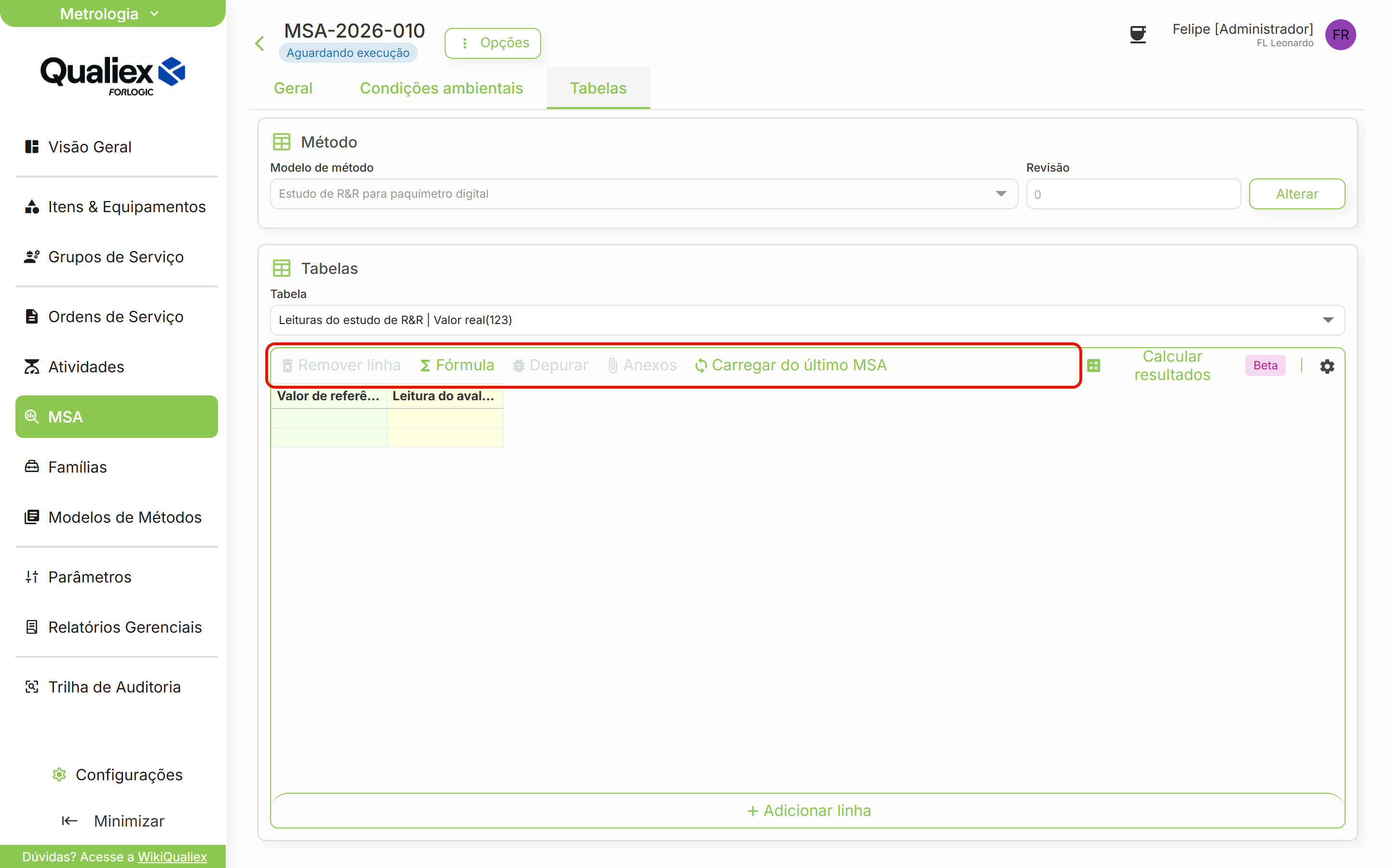

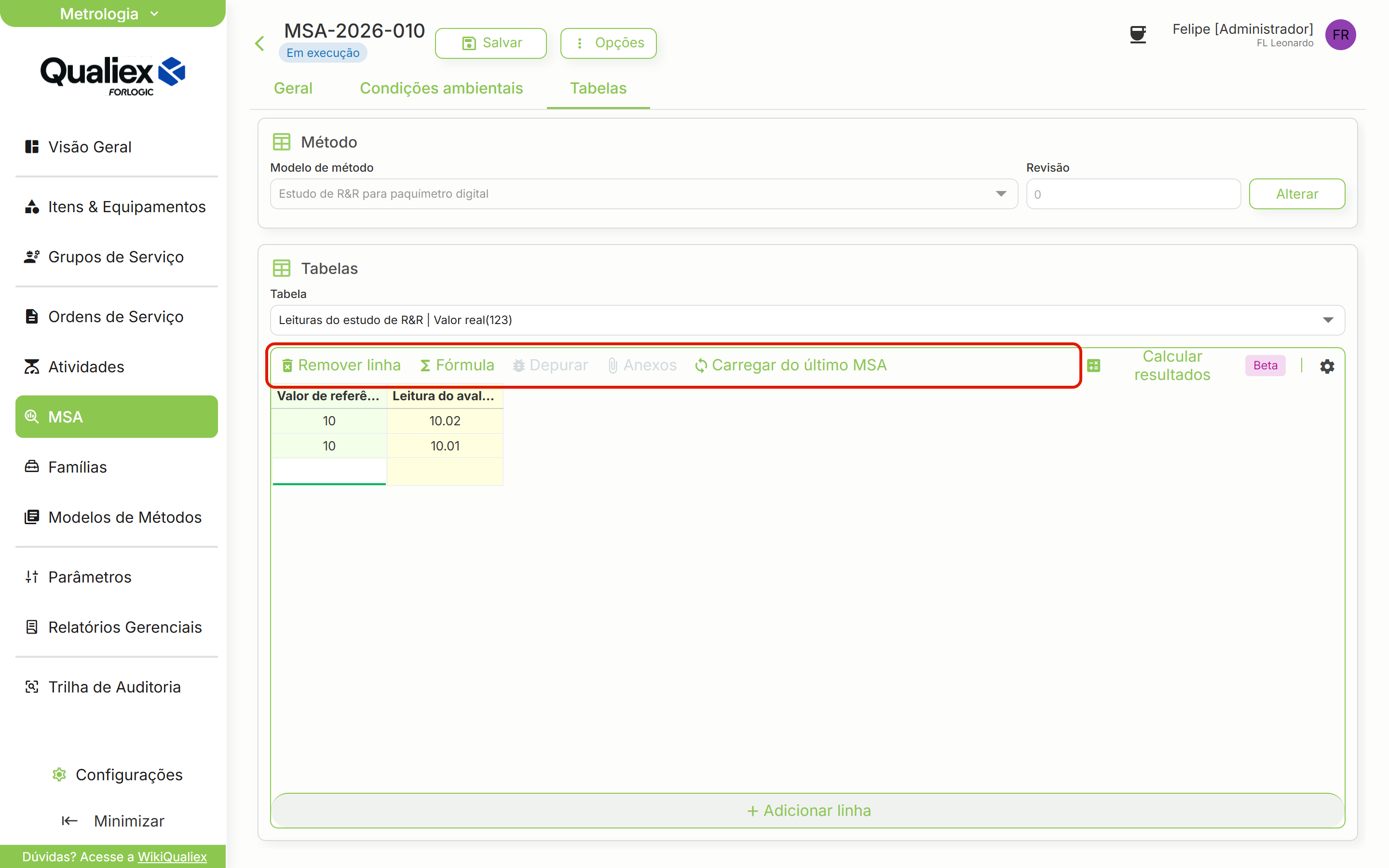

Opções da tela
- Adicionar linha: acrescenta uma linha de medição.
- Remover linha: exclui a linha selecionada.
- Calcular resultados: aplica as fórmulas do método.

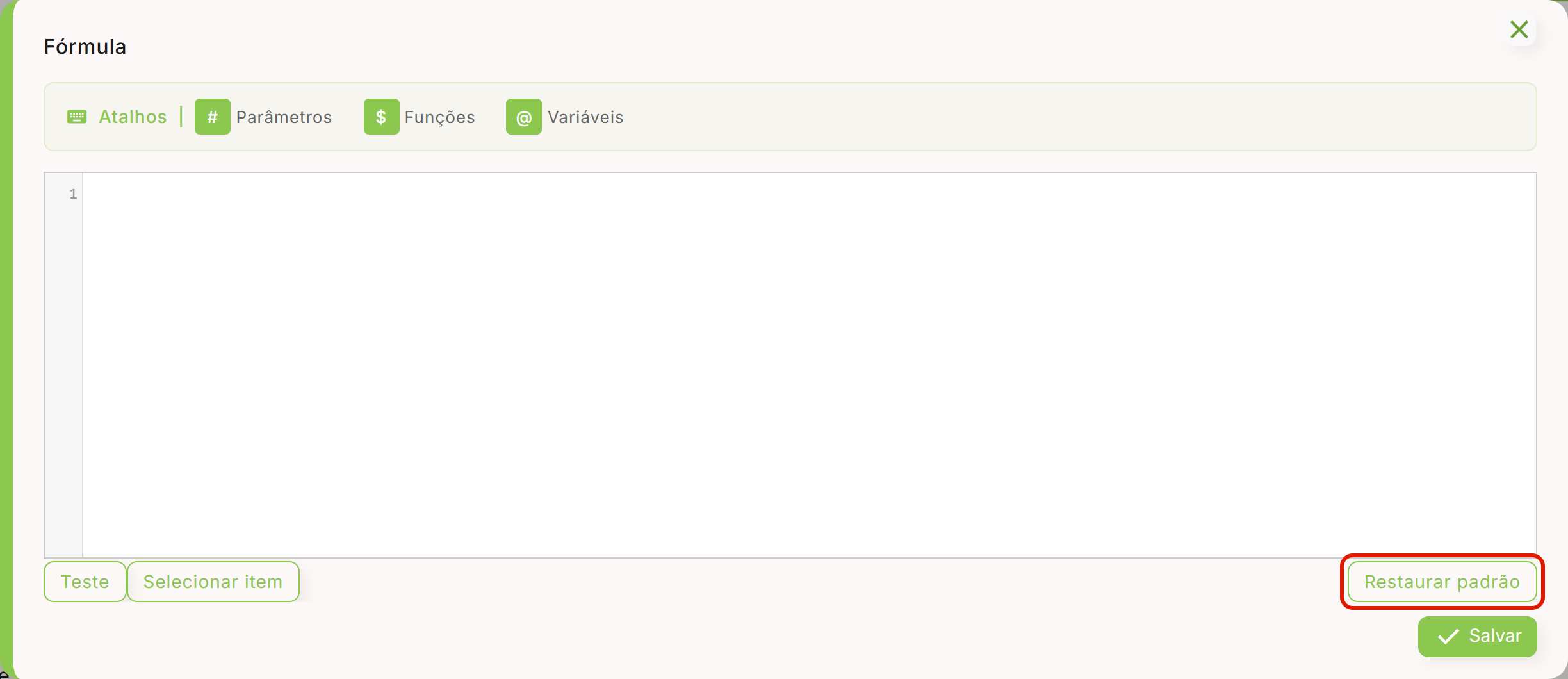

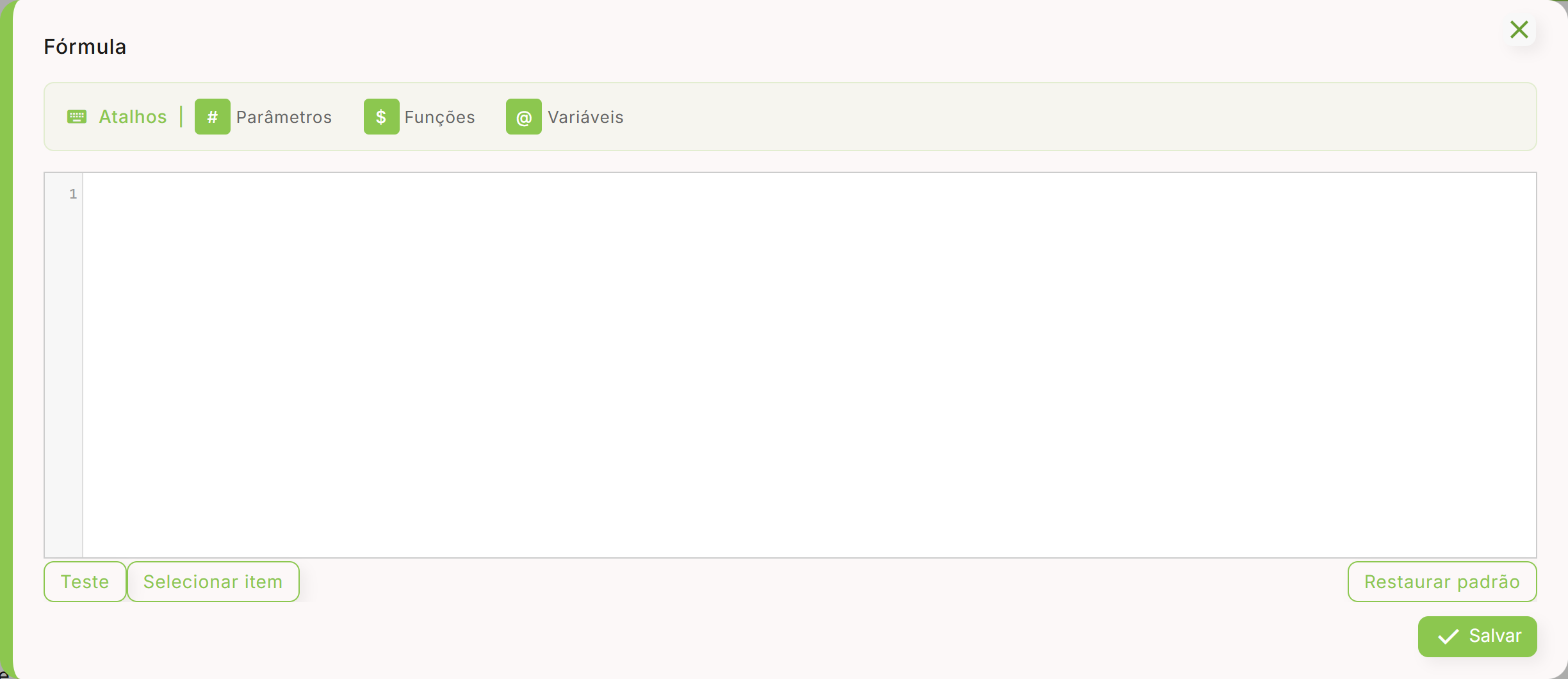

- Fórmula: abre o editor da fórmula do estudo, com a opção Restaurar padrão para voltar à fórmula do modelo de método.
- Depurar: acompanha o cálculo linha a linha.
- Anexos: vincula arquivos à tabela.
- Carregar do último MSA: traz os dados do estudo anterior.
⚠️ Comportamentos importantes

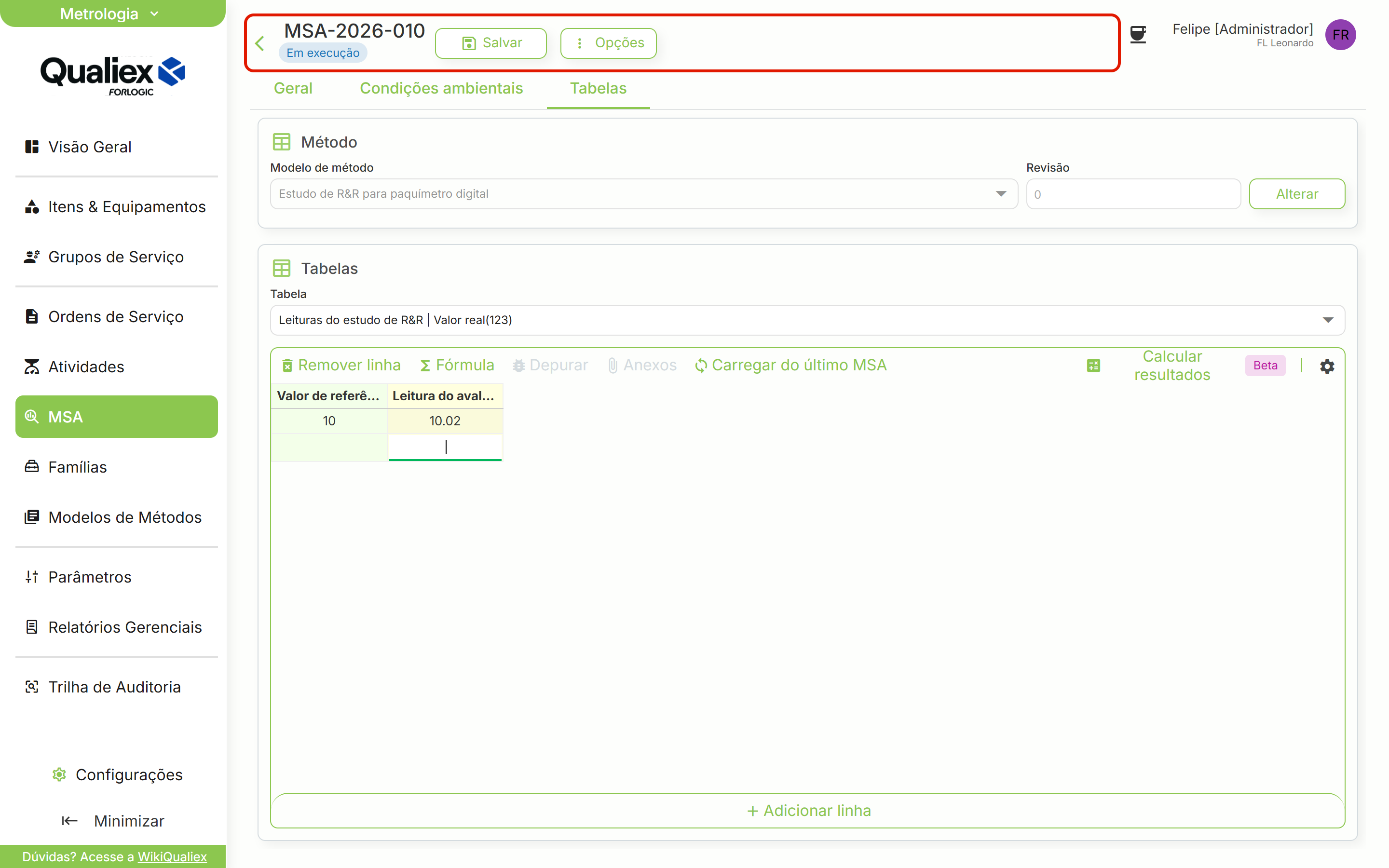

Tocar na tabela inicia o estudo. O status muda para Em execução sem diálogo e sem mensagem. Não existe botão de iniciar.

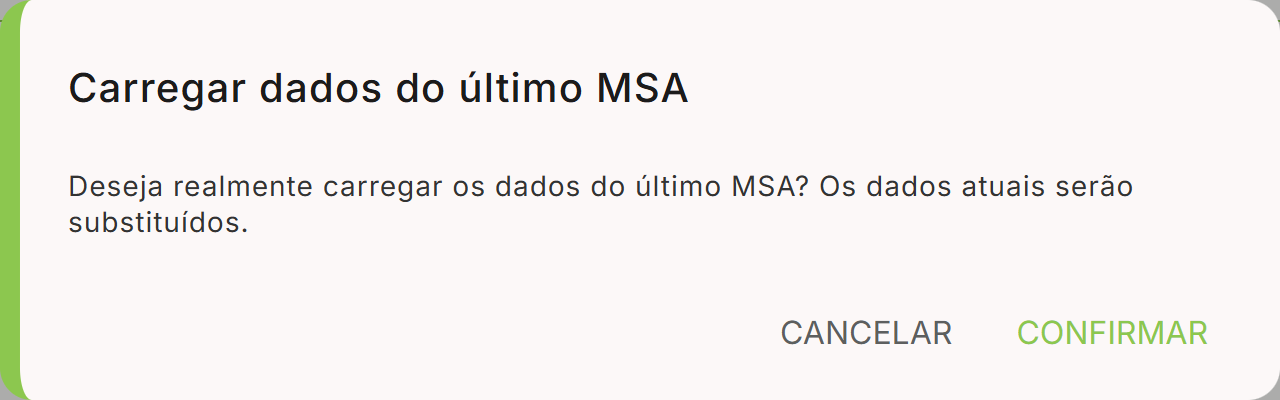

"Carregar do último MSA" substitui o que está lá. O diálogo avisa: os dados atuais serão substituídos. Use antes de digitar, não depois.
A fórmula pode ser ajustada no próprio estudo. É útil para um caso específico, mas lembre-se de que o ajuste vale só para aquele estudo. Se a correção é geral, o lugar certo é o modelo de método — e Restaurar padrão desfaz o ajuste local.
Se o cálculo não devolver nada, verifique o método. Uma tabela sem colunas configuradas não produz resultado, e a tela pode não exibir mensagem alguma. O ponto a conferir é o modelo de método publicado.

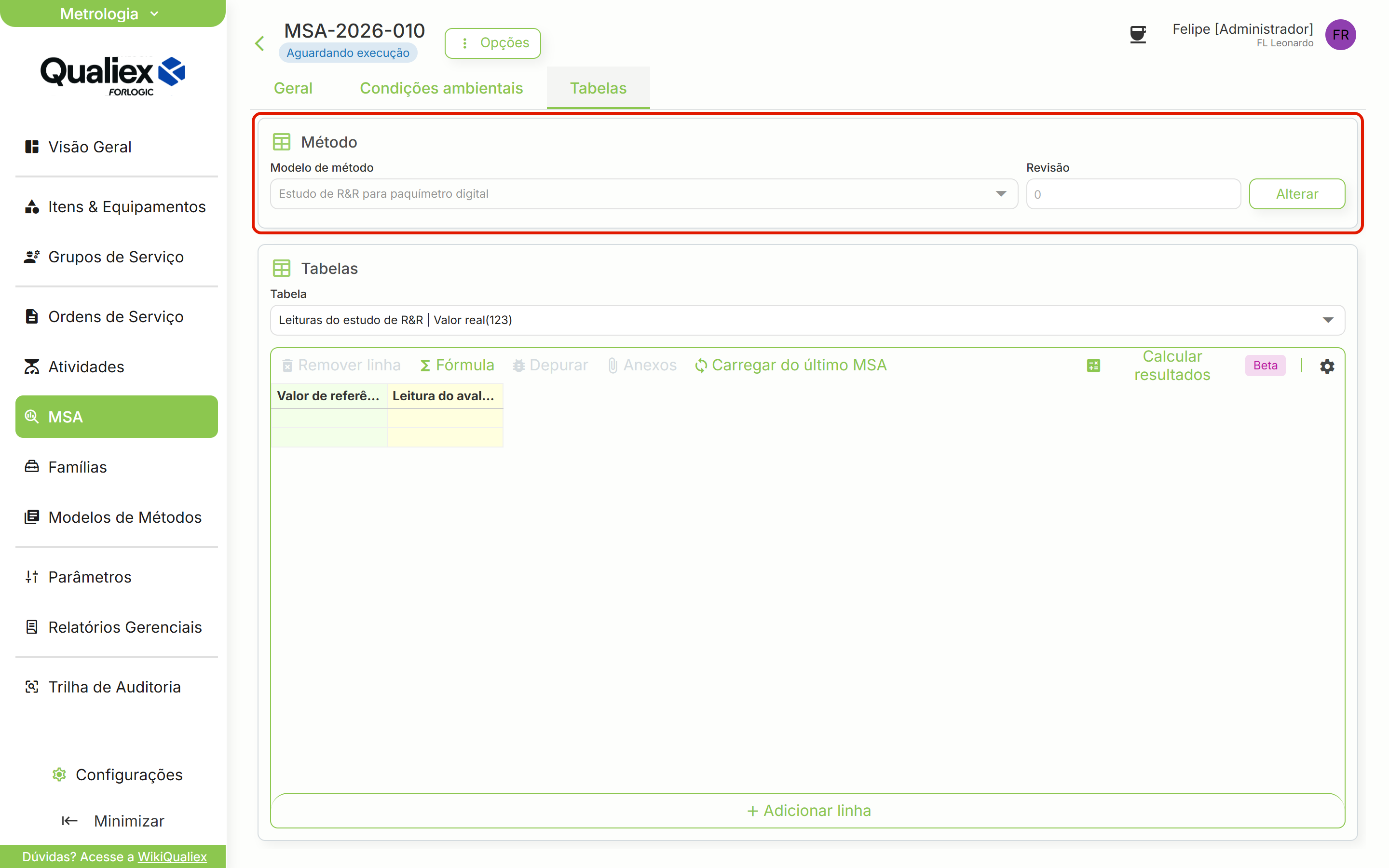

O botão Alterar troca o modelo de método do estudo. Ele fica no card Método, e a troca recria as tabelas. Use com cuidado se já houver dados digitados.
Perguntas frequentes
Cliquei em calcular e nada mudou. Confira se a tabela do modelo de método tem colunas configuradas. Sem estrutura, não há o que calcular.
Qual modo de cálculo usar? O automático atende à maioria dos casos. O manual ajuda quando a tabela é grande e o recálculo a cada digitação atrapalha.
Onde vejo os padrões usados? No card Padrões Vinculados, na aba Geral.
O estudo entrou em execução sem eu querer. É o comportamento esperado ao tocar na tabela. É possível suspender a execução pelo menu de opções.
