O resultado de um estudo MSA não é um número absoluto: é uma proporção. A variação do sistema de medição só significa alguma coisa quando comparada ao que se está medindo. É isso que esta seção informa — e é por isso que sem ela o estudo não salva.
✦ Antes de começar
Este recurso pertence ao MSA.
Tenha em mãos a tolerância da característica medida, vinda do desenho ou da especificação do produto.
Acessando o módulo
Para chegar até esta tela, veja Como acessar o módulo Metrologia.
Informando a tolerância do processo

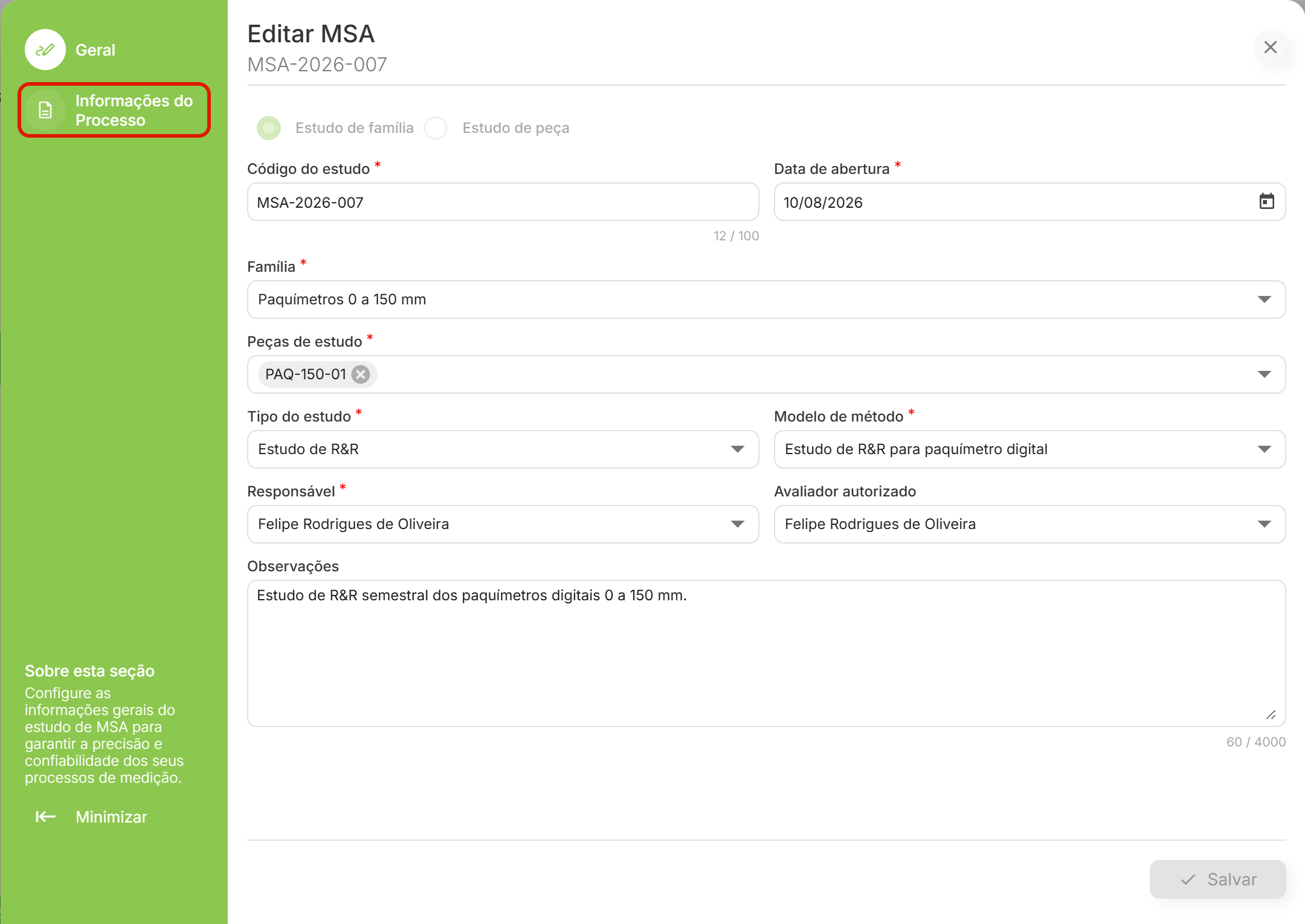

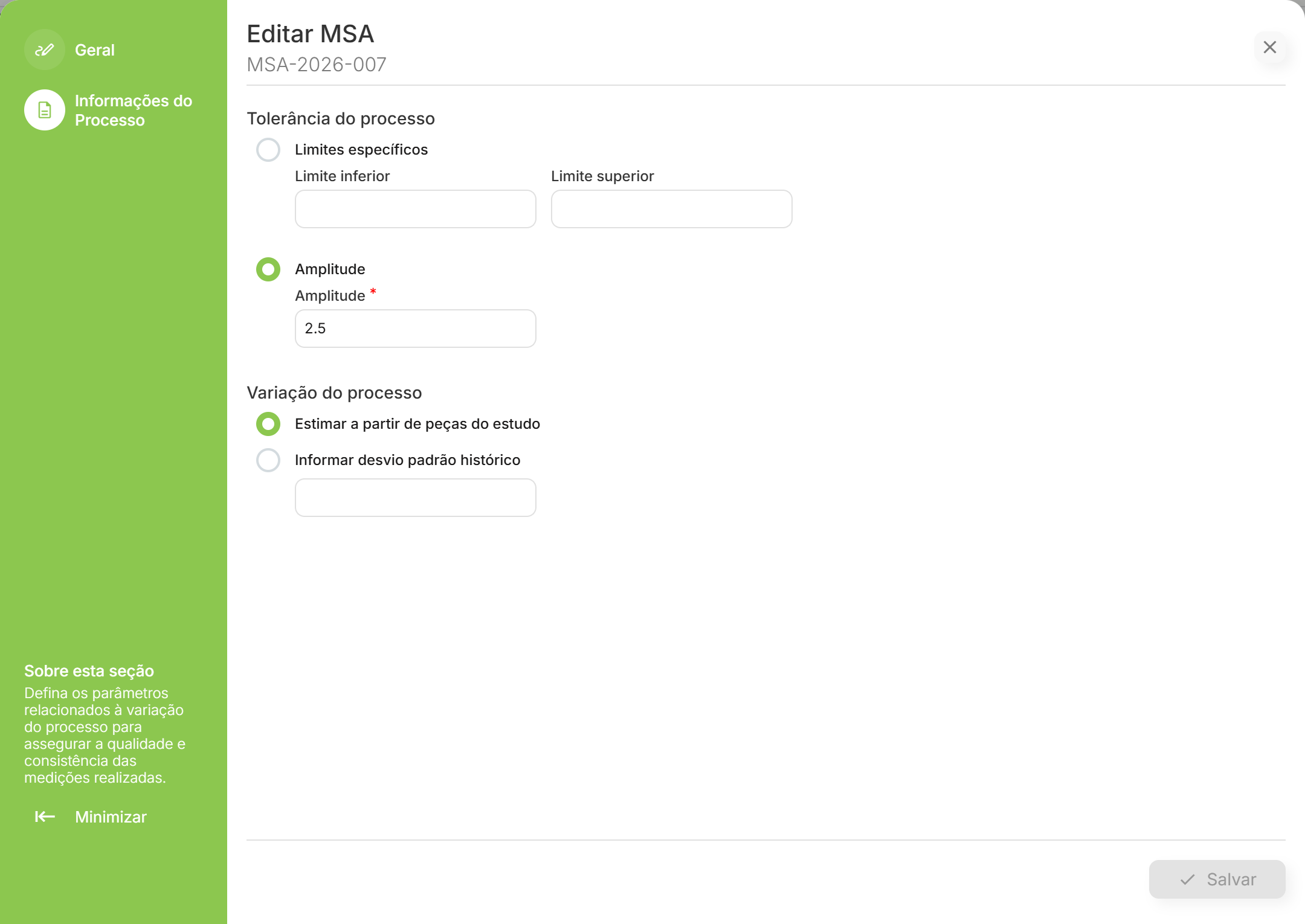

- No formulário do estudo, abra a seção Informações do Processo.

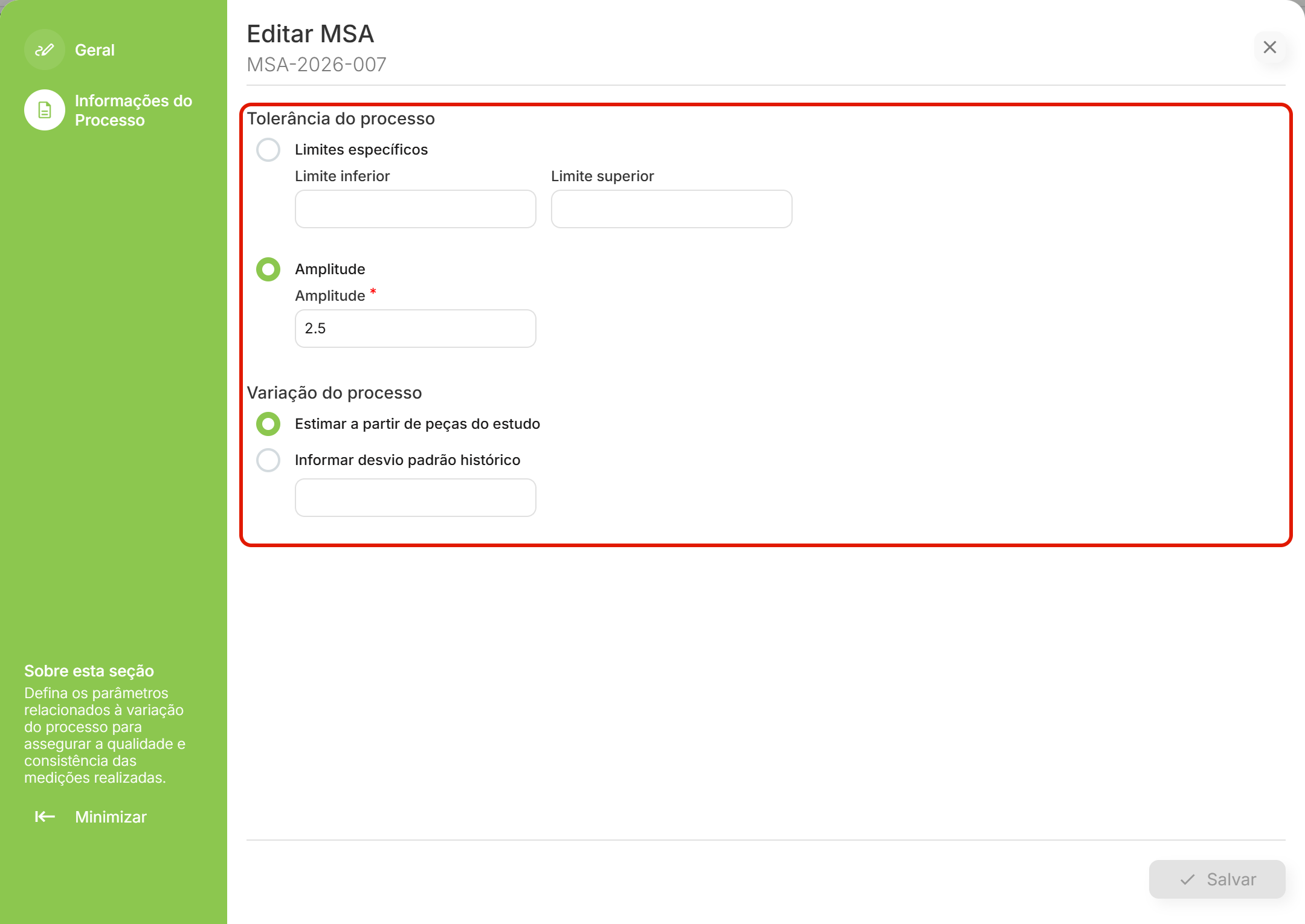

- No bloco Tolerância do processo, escolha como informá-la:

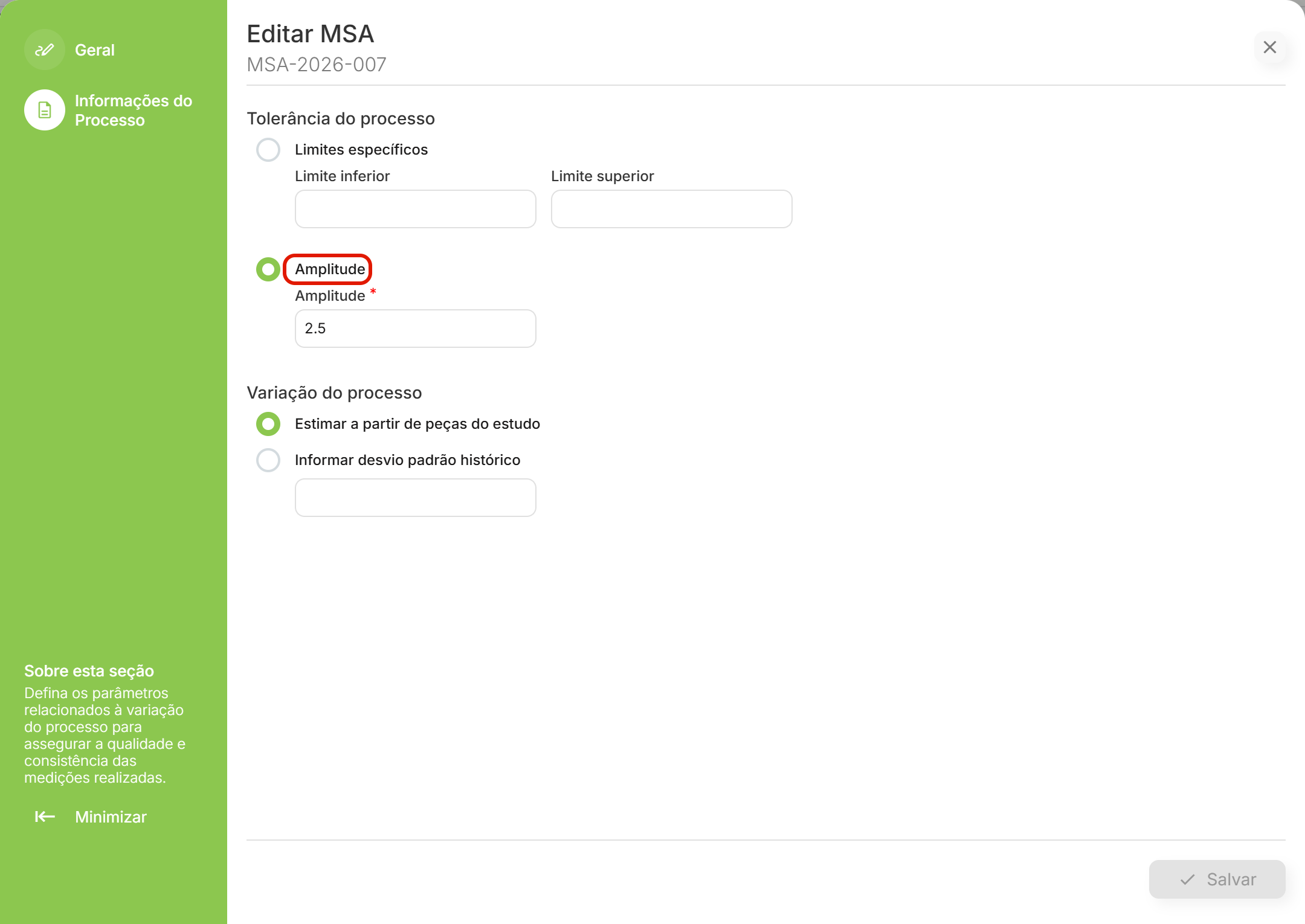

- Amplitude: informe apenas a largura total da faixa de tolerância.

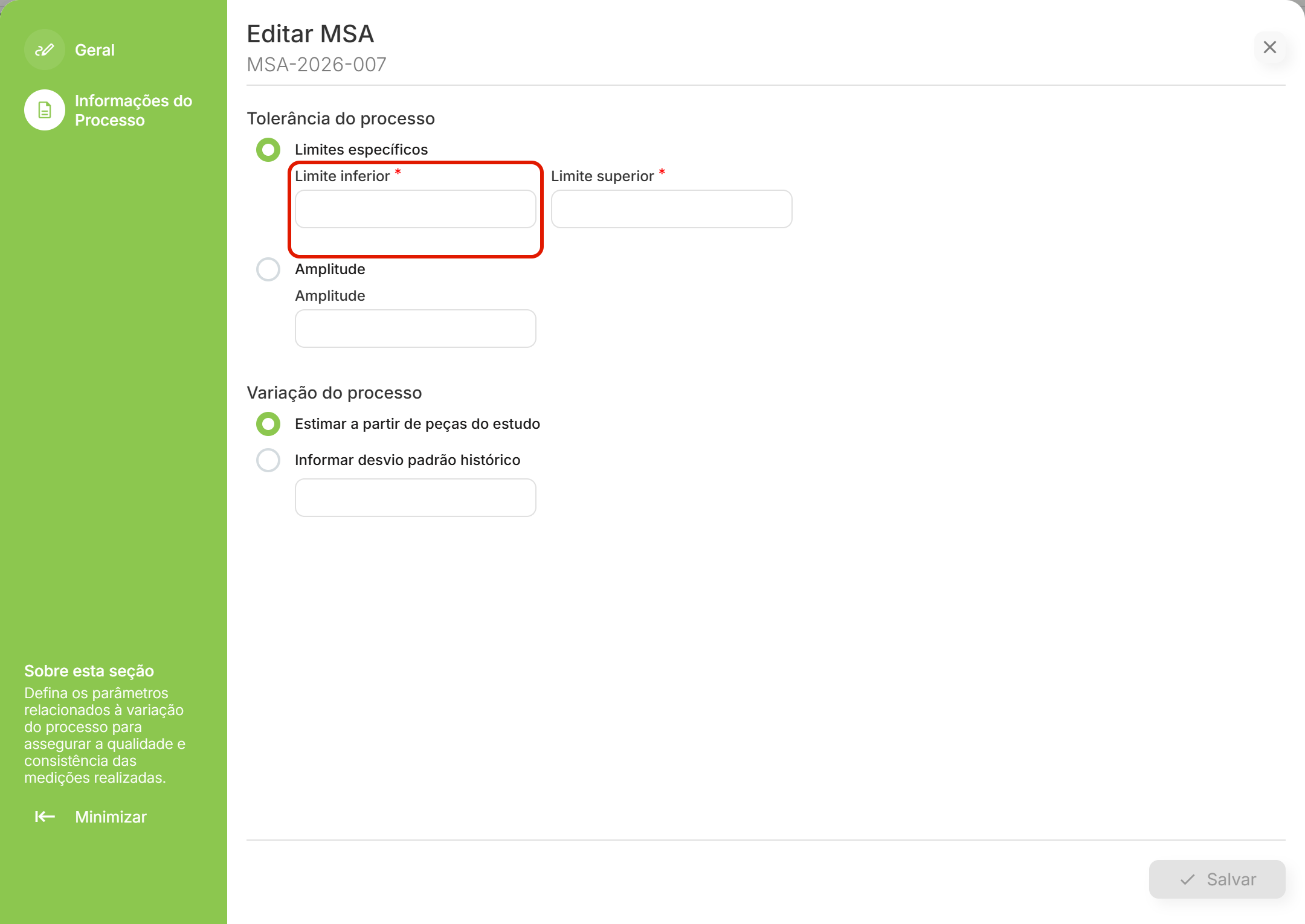

- Limites específicos: informe o Limite inferior e o Limite superior.
- Preencha o campo correspondente.

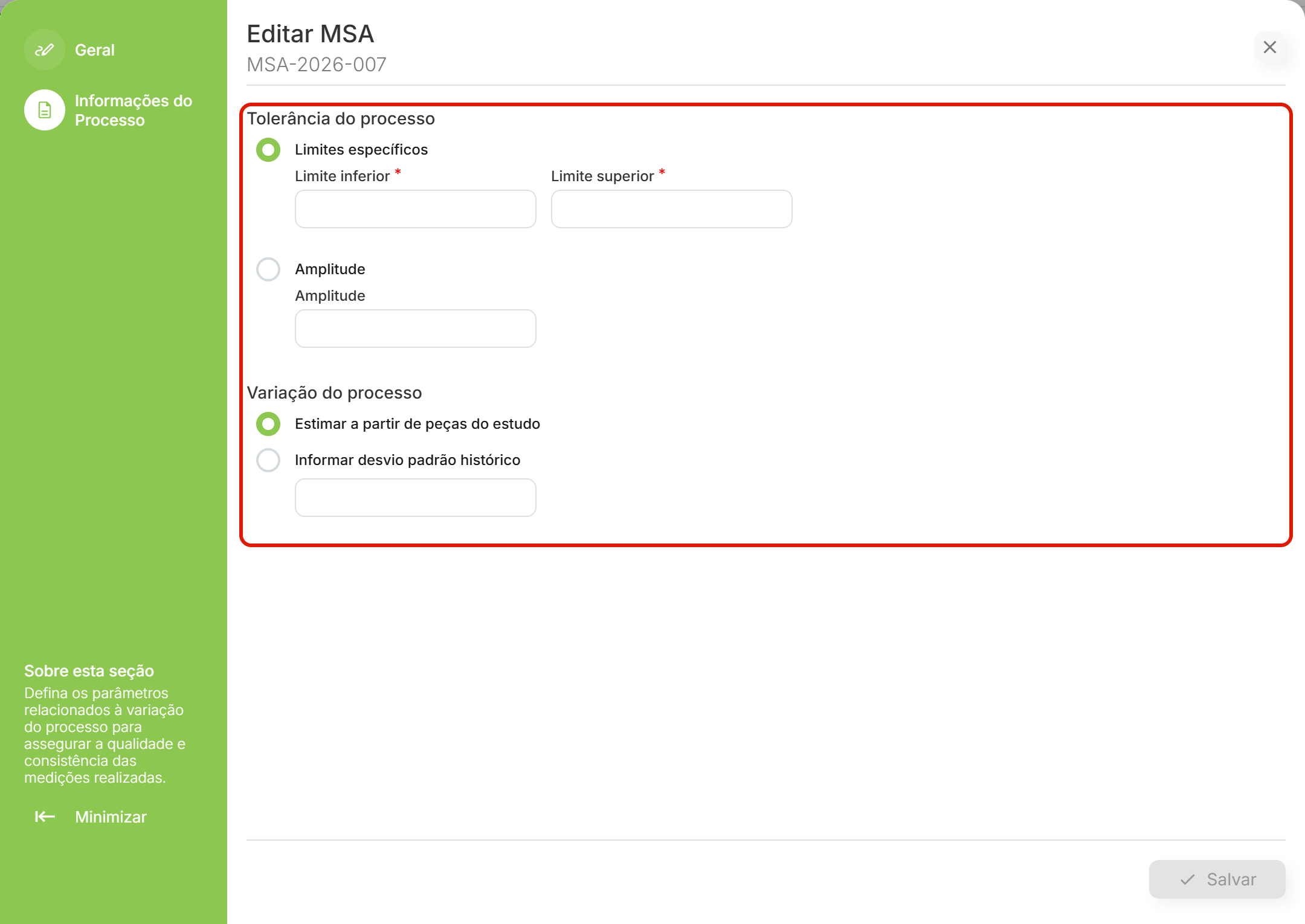

Informando a variação do processo

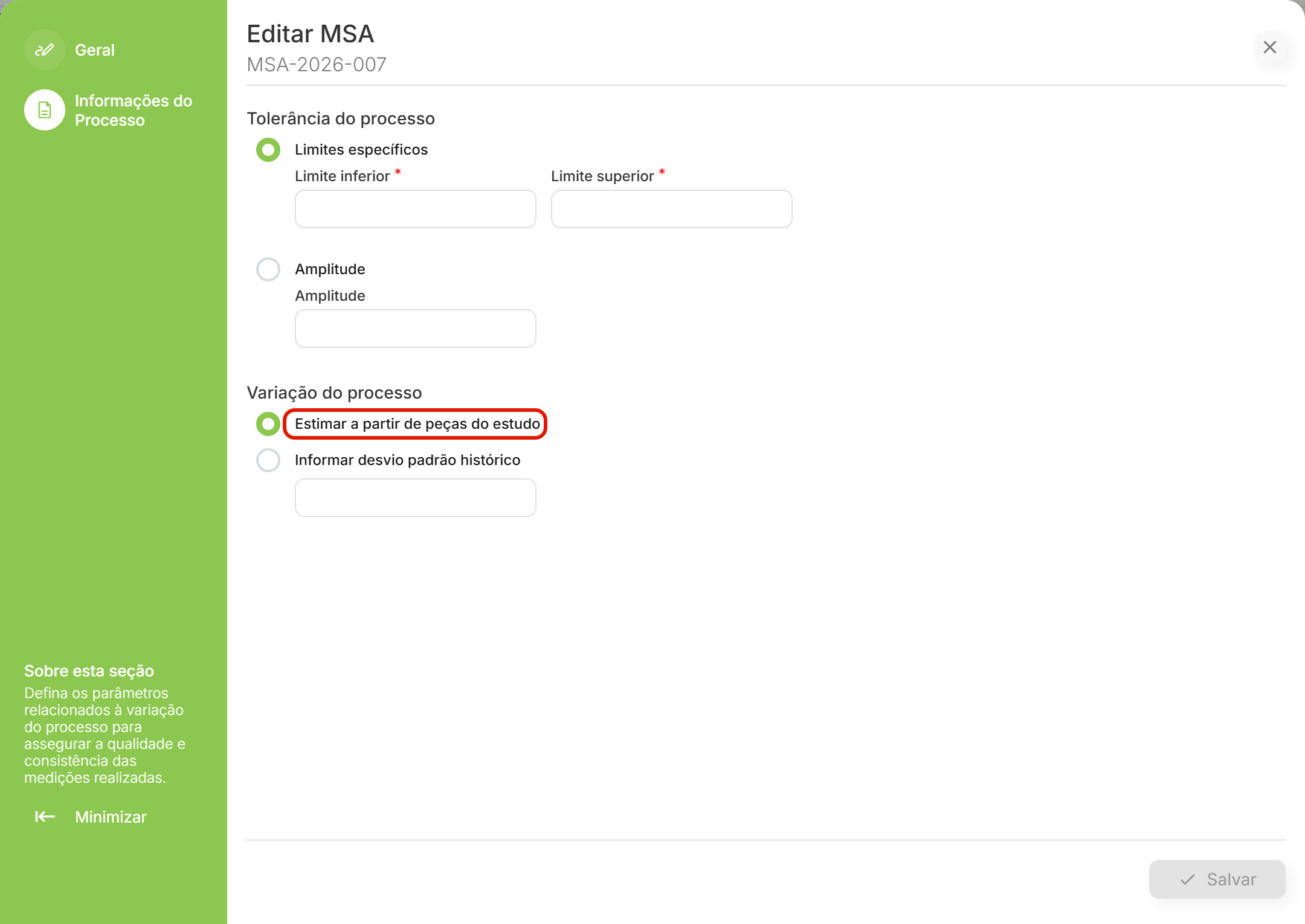

No bloco Variação do processo, escolha:Estimar a partir de peças do estudo: o sistema calcula a variação com base nas próprias peças medidas.

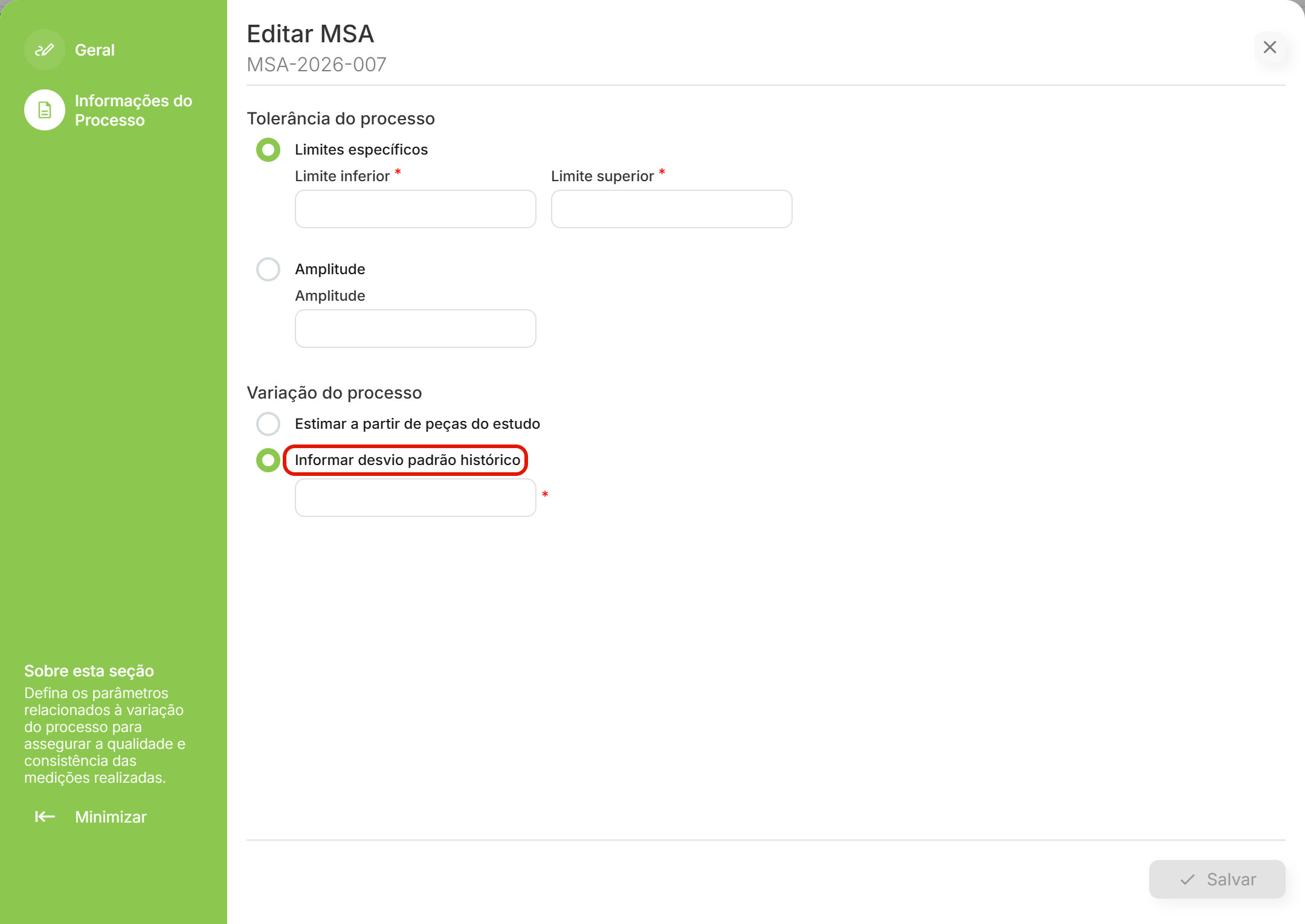

Informar desvio padrão histórico: você fornece o desvio padrão já conhecido do processo.
Se escolher a segunda opção, preencha o desvio padrão.
⚠️ Comportamentos importantes
Trocar a opção apaga o que estava preenchido. Ao mudar de Amplitude para Limites específicos, a amplitude é limpa e desabilitada — e vice-versa. O mesmo vale no bloco de variação. Preencha depois de decidir, não antes.
É esta seção que libera o salvar. Com a seção Geral completa, o botão continua bloqueado até a tolerância ser informada. É a armadilha mais comum do cadastro, porque nada na seção Geral indica que falta algo em outra.
Digite os decimais com ponto. O campo de Amplitude descarta a vírgula sem avisar: digitar
2,5grava 25. Use2.5, e confira o valor gravado reabrindo o estudo — este número é a base do resultado do estudo.
Confira os limites antes de salvar. Informar um limite inferior maior que o superior não gera mensagem de erro na tela. A conferência é sua.
Amplitude é o padrão. O formulário abre com essa opção marcada.
Estimar pelas peças é o caminho usual. Use o desvio padrão histórico quando a sua empresa já tem o processo caracterizado e quer comparar o sistema de medição contra esse histórico.
Perguntas frequentes
Amplitude ou limites específicos? É a mesma informação de duas formas. Use limites quando o desenho traz o mínimo e o máximo; use amplitude quando você já tem a largura da faixa.
Não tenho o desvio padrão histórico. Escolha Estimar a partir de peças do estudo — é a opção padrão.
Preenchi e o botão não habilitou. Confira se o campo preenchido é o da opção marcada. Trocar a opção limpa o campo anterior.
Posso mudar isso depois? Sim, pela edição do estudo, enquanto ele estiver em Aguardando execução ou Em execução. A partir de Aguardando assinatura a opção Editar deixa de aparecer no menu.
