A unidade de medida é o que aparece na ponta da operação: nos intervalos de medição de cada item, nos critérios de aceitação e nas tabelas de resultado dos certificados. Milímetro, grama, grau Celsius — cada uma pertence a uma grandeza, que é o que está sendo medido. O Qualiex já traz as unidades mais usadas cadastradas; o cadastro manual entra quando a sua operação usa uma unidade que não está na lista.
✦ Antes de começar
É necessário ter a permissão Cadastrar parâmetros (grupo Parâmetros), definida em Papéis e permissões, nas Configurações do Qualiex.
A unidade precisa estar vinculada a uma grandeza. Se ela ainda não existir, é possível criá-la sem sair deste formulário — o passo a passo abaixo mostra como.
Acessando o módulo
Para chegar até esta tela, veja Como acessar o módulo Metrologia.
Cadastrando uma unidade de medida
- No menu lateral do Metrologia, clique em Parâmetros.

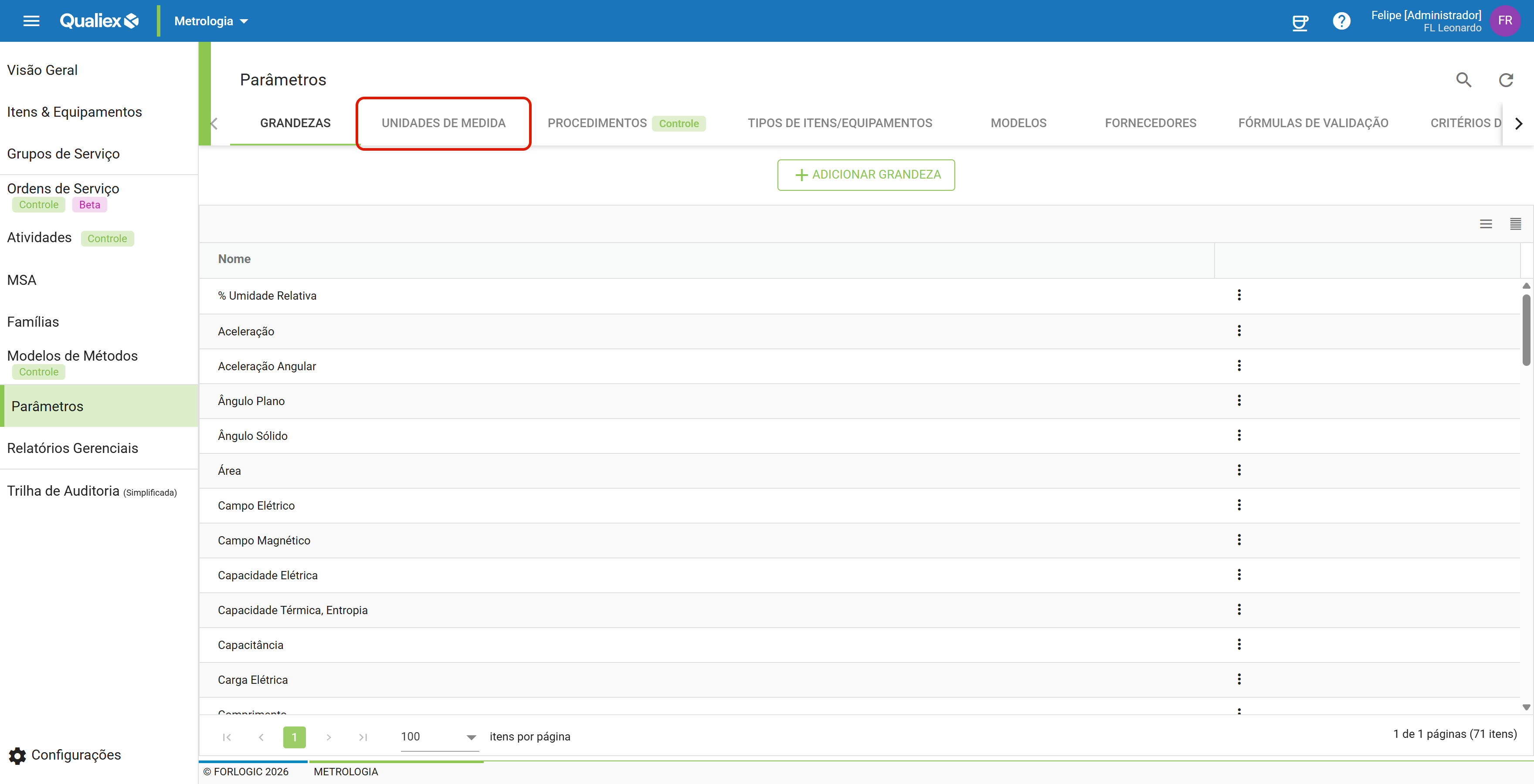

- Abra a aba UNIDADES DE MEDIDA.

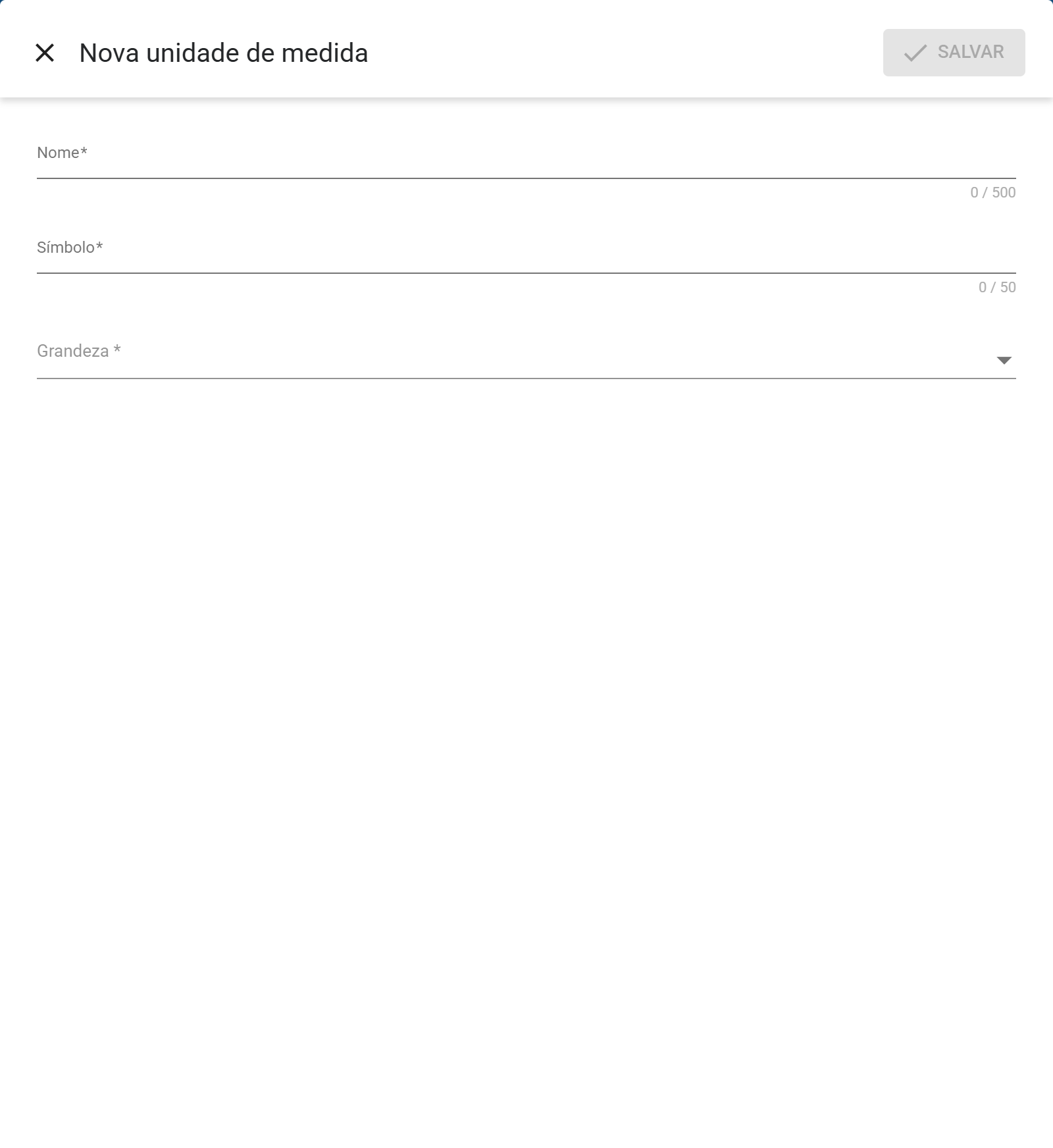

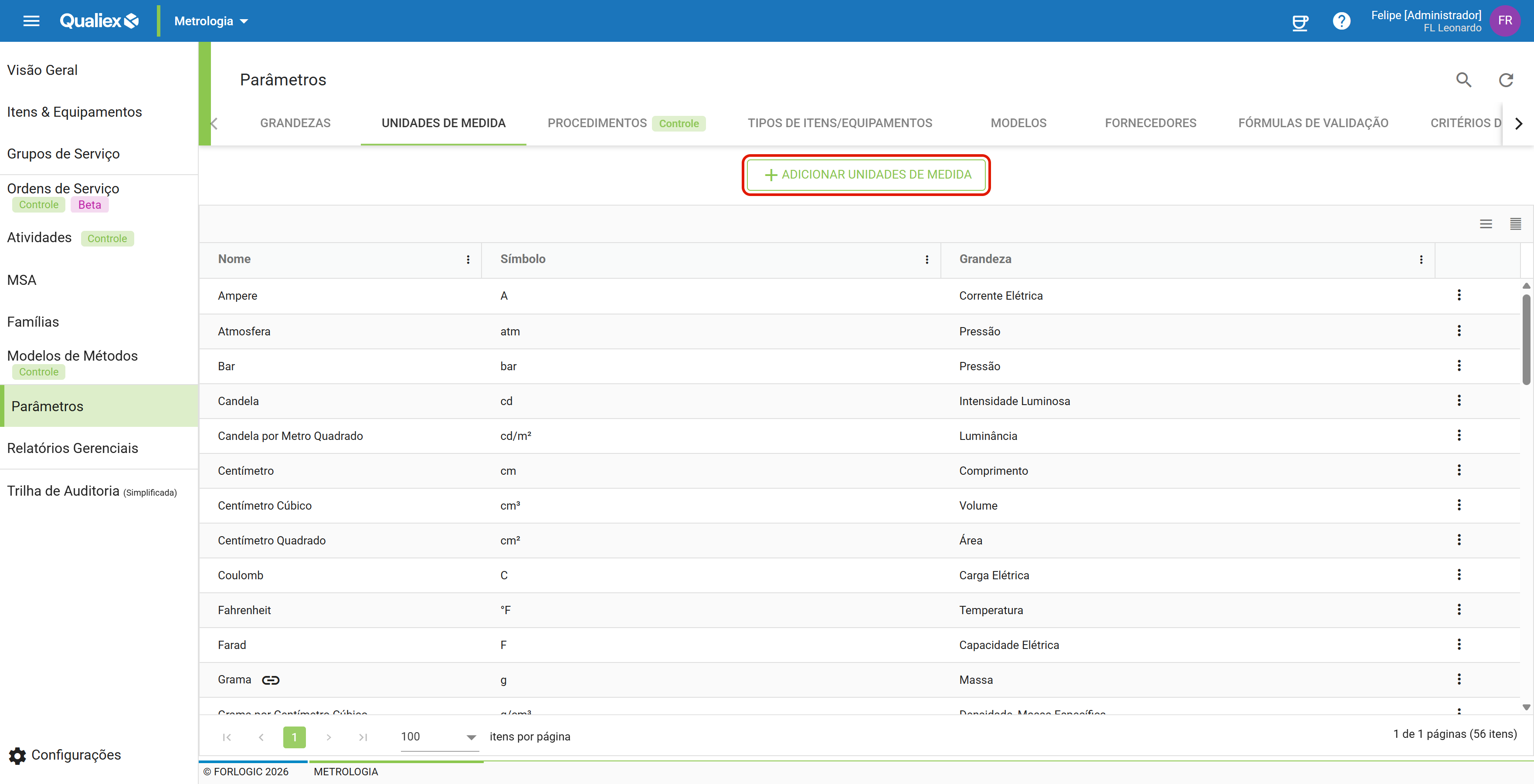

- Clique em ADICIONAR UNIDADES DE MEDIDA.

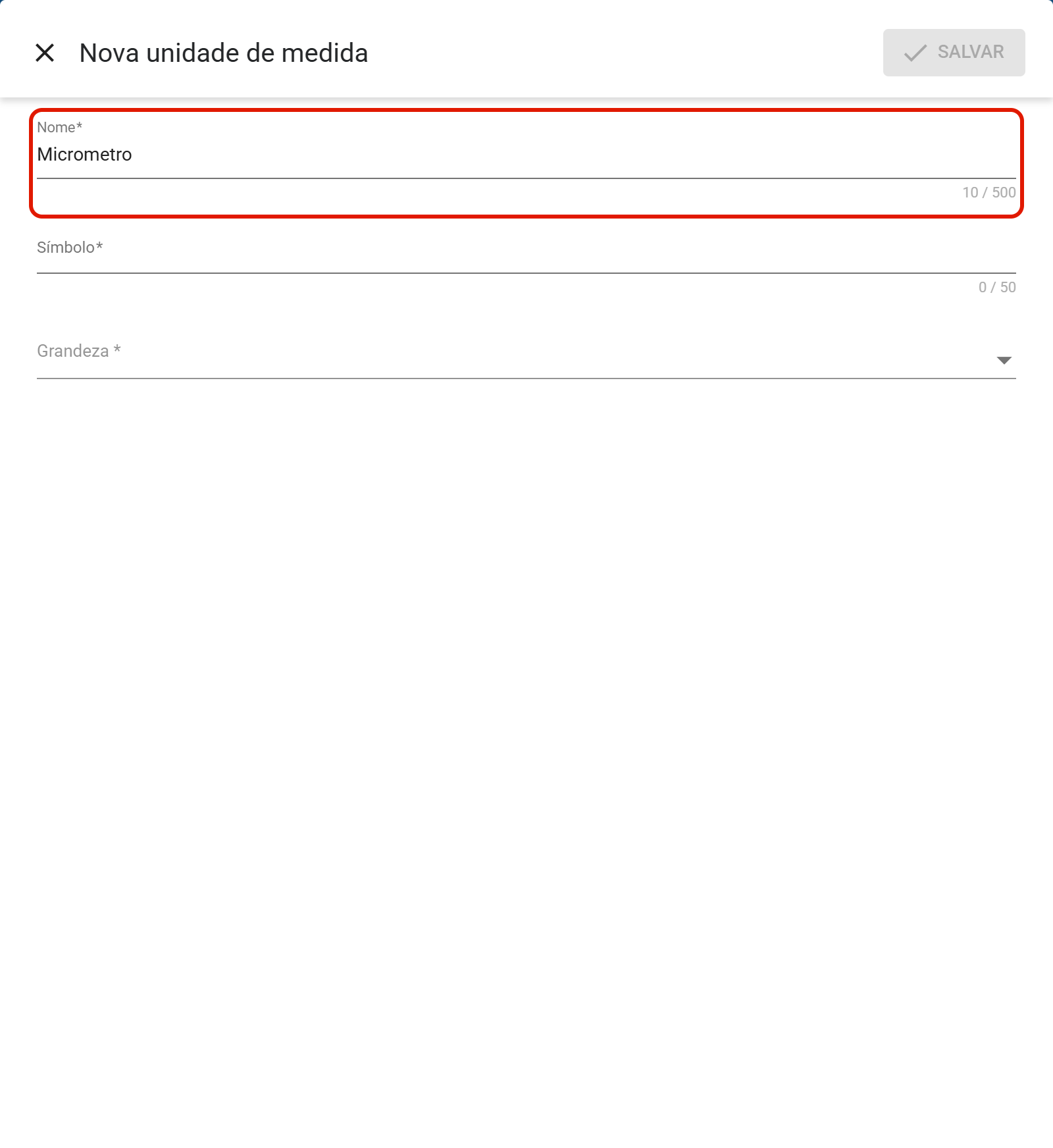

- Preencha o campo Nome com o nome por extenso da unidade — por exemplo, Milímetro.

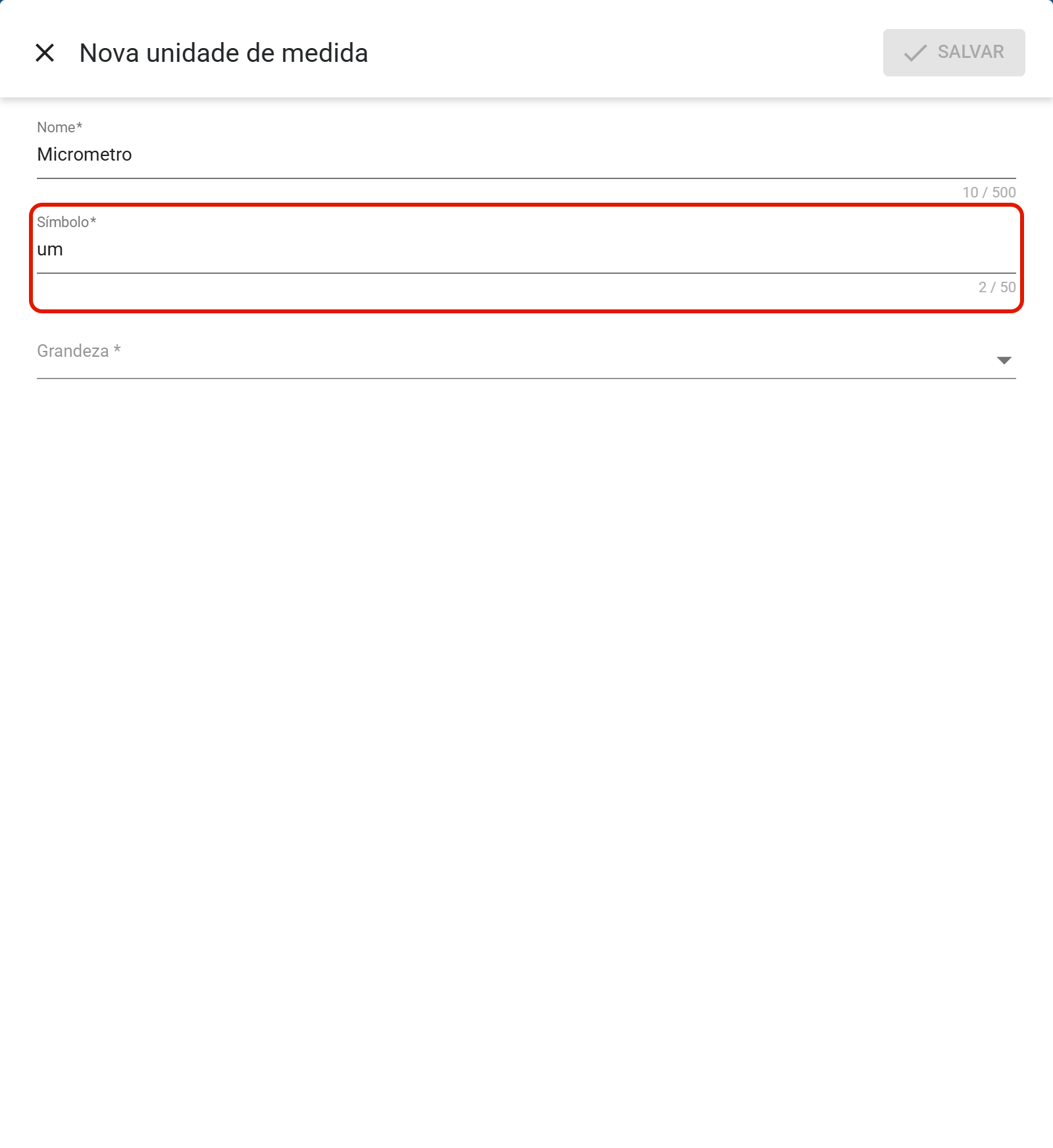

- Preencha o campo Símbolo com a abreviação usada nas telas e nos relatórios — por exemplo, mm.

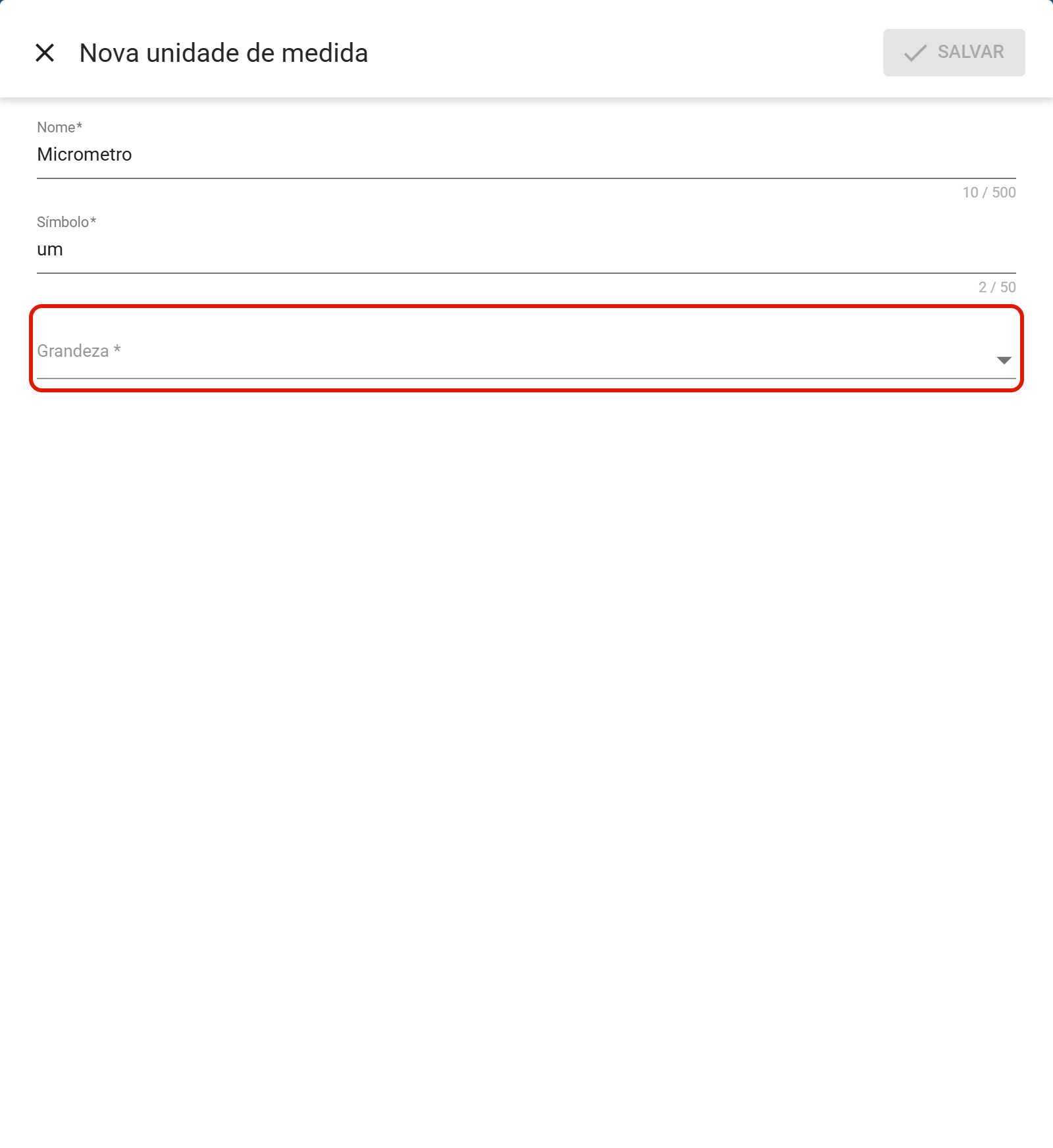

- No campo Grandeza, selecione a grandeza à qual a unidade pertence — no exemplo, Comprimento.

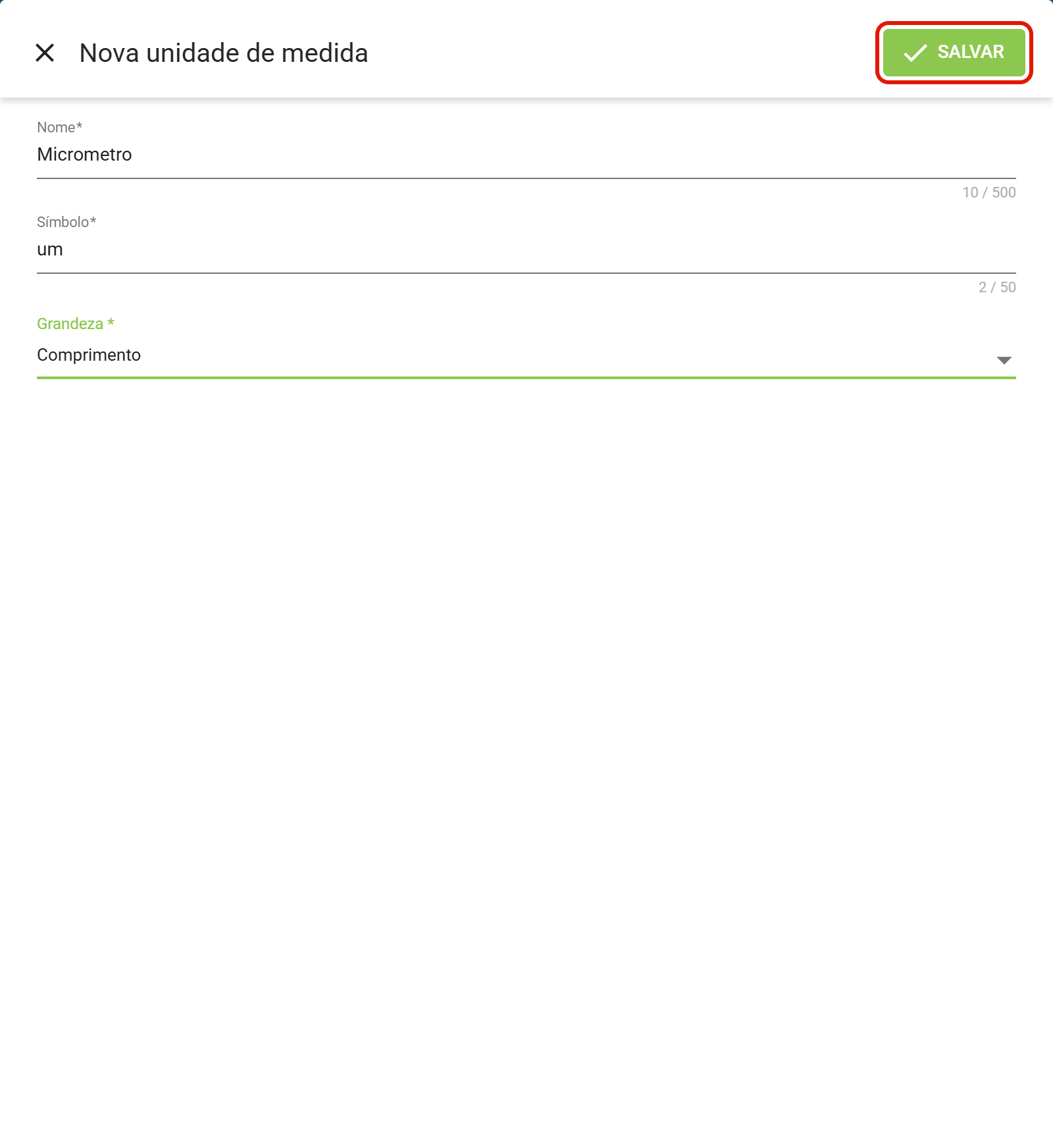

- Clique em SALVAR.
Criando a grandeza sem sair do formulário
Se a grandeza necessária ainda não existir, não é preciso interromper o cadastro:
- Abra o campo Grandeza.

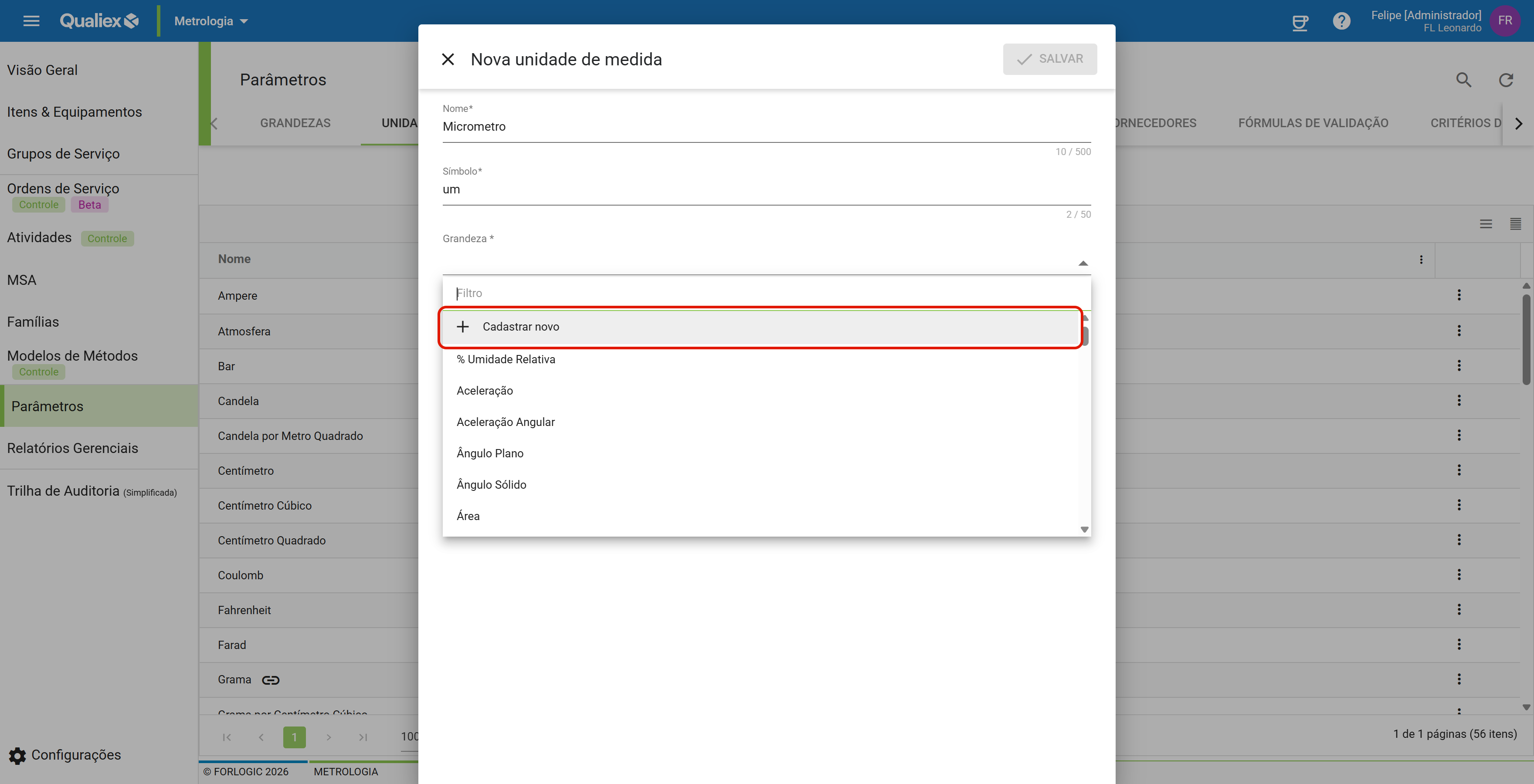

- Escolha a opção Cadastrar novo, a primeira da lista.
- Informe o nome da nova grandeza e salve. Ela passa a estar disponível para ser selecionada na unidade.
Opções da tela
- Nome: identifica a unidade por extenso. Aceita até 500 caracteres. É o que aparece na listagem.
- Símbolo: é a forma curta que aparece ao lado dos valores nas telas de operação e nos critérios de aceitação. Aceita até 50 caracteres.
- Grandeza: define a que categoria de medição a unidade pertence, e é obrigatório. A lista traz todas as grandezas cadastradas mais a opção Cadastrar novo, que permite criar uma grandeza ali mesmo.
⚠️ Comportamentos importantes
A unidade aparece com o símbolo em vários lugares. Em telas como o cadastro de critérios de aceitação, a unidade é exibida no formato Nome (símbolo) — por exemplo, Milimetro (mm). Vale caprichar no símbolo, porque é ele que aparece junto dos valores.
O botão SALVAR só habilita com os campos obrigatórios preenchidos. Ele nasce desabilitado; Nome, Símbolo e Grandeza precisam estar preenchidos.
Grandeza removida continua visível. Se a grandeza vinculada for excluída, a unidade permanece na listagem exibindo a grandeza com a marcação [Removido]. A unidade continua funcionando, mas convém corrigir o vínculo.
Perguntas frequentes
Preciso cadastrar as unidades mais comuns? Não. O módulo já traz uma lista extensa. O cadastro manual serve para unidades específicas da sua operação.
Posso ter duas unidades com o mesmo símbolo? Evite. Como o símbolo é o que aparece ao lado dos valores nas telas de operação, símbolos repetidos tornam ambígua a leitura de um intervalo de medição ou de um critério.
Onde a unidade é usada depois de cadastrada? Nos intervalos de medição dos itens e equipamentos, nos critérios de aceitação e nas tabelas de resultado das calibrações.
Como troco a grandeza de uma unidade já cadastrada? Clique com o botão direito sobre a linha da unidade, escolha Editar e altere o campo Grandeza.
