O intervalo de medição descreve até onde o instrumento mede e com que resolução — um paquímetro de 0 a 150 mm com resolução de 0,01 mm, uma balança de 500 a 1.000 mg com divisão de 1 mg. Ele é a base de comparação da calibração: é sobre o intervalo que os critérios de aceitação se aplicam e é dele que sai a avaliação de aprovado ou reprovado. Um instrumento pode ter mais de um intervalo, quando mede faixas distintas.
✦ Antes de começar
É necessário ter a permissão Editar itens/equipamentos (grupo Itens/Equipamentos), definida em Papéis e permissões, nas Configurações do Qualiex.
É preciso ter cadastrada a unidade de medida do intervalo. Convém já ter os critérios de aceitação cadastrados: ao salvar o intervalo, o sistema oferece habilitar automaticamente os compatíveis.
Acessando o módulo
Para chegar até esta tela, veja Como acessar o módulo Metrologia.
Cadastrando um intervalo de medição

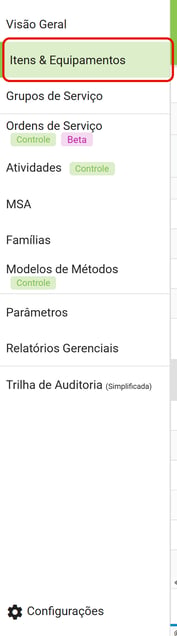

- No menu lateral do Metrologia, clique em Itens & Equipamentos.
- Clique sobre a linha do item para abrir a visualização.

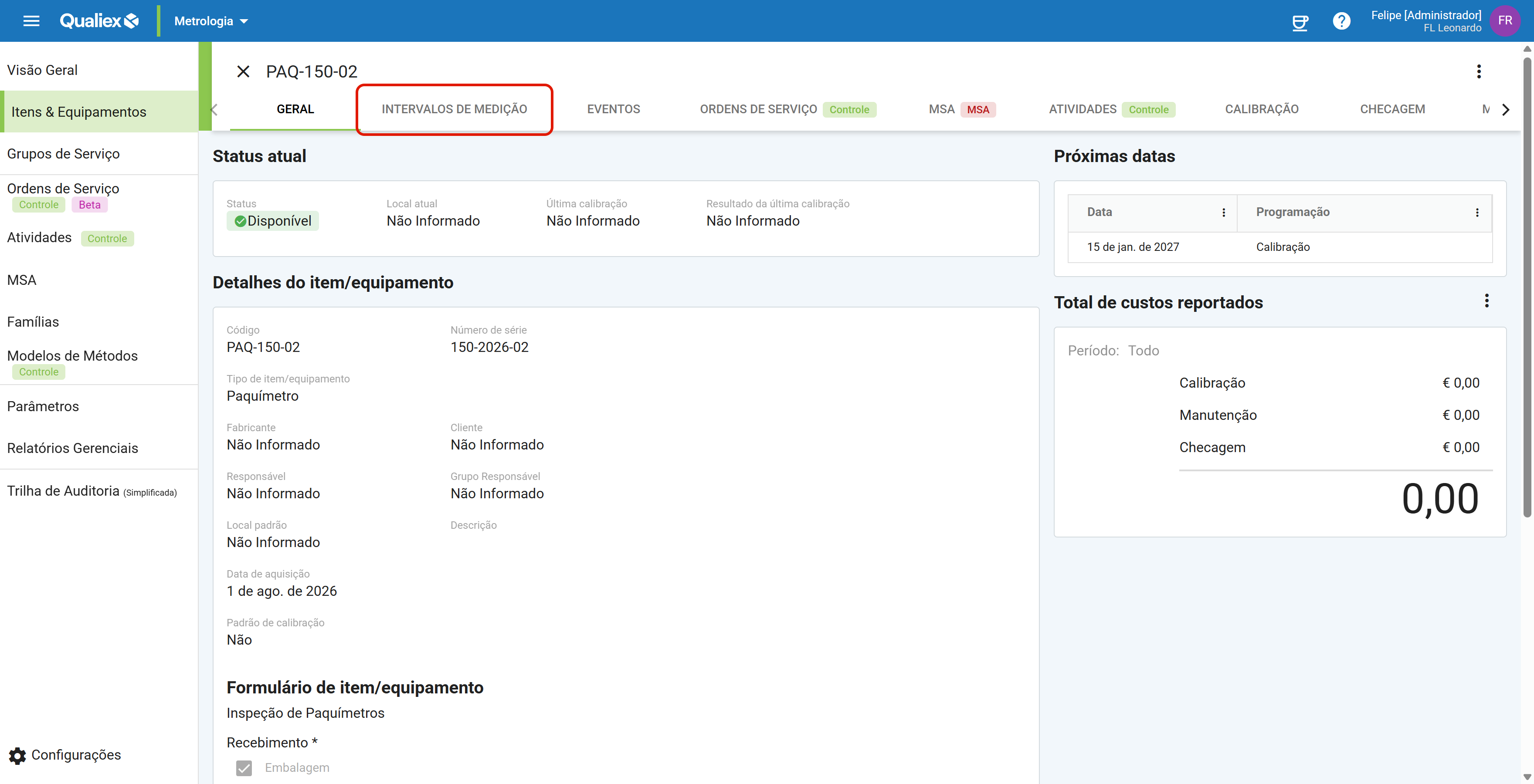

- Abra a aba INTERVALOS DE MEDIÇÃO.

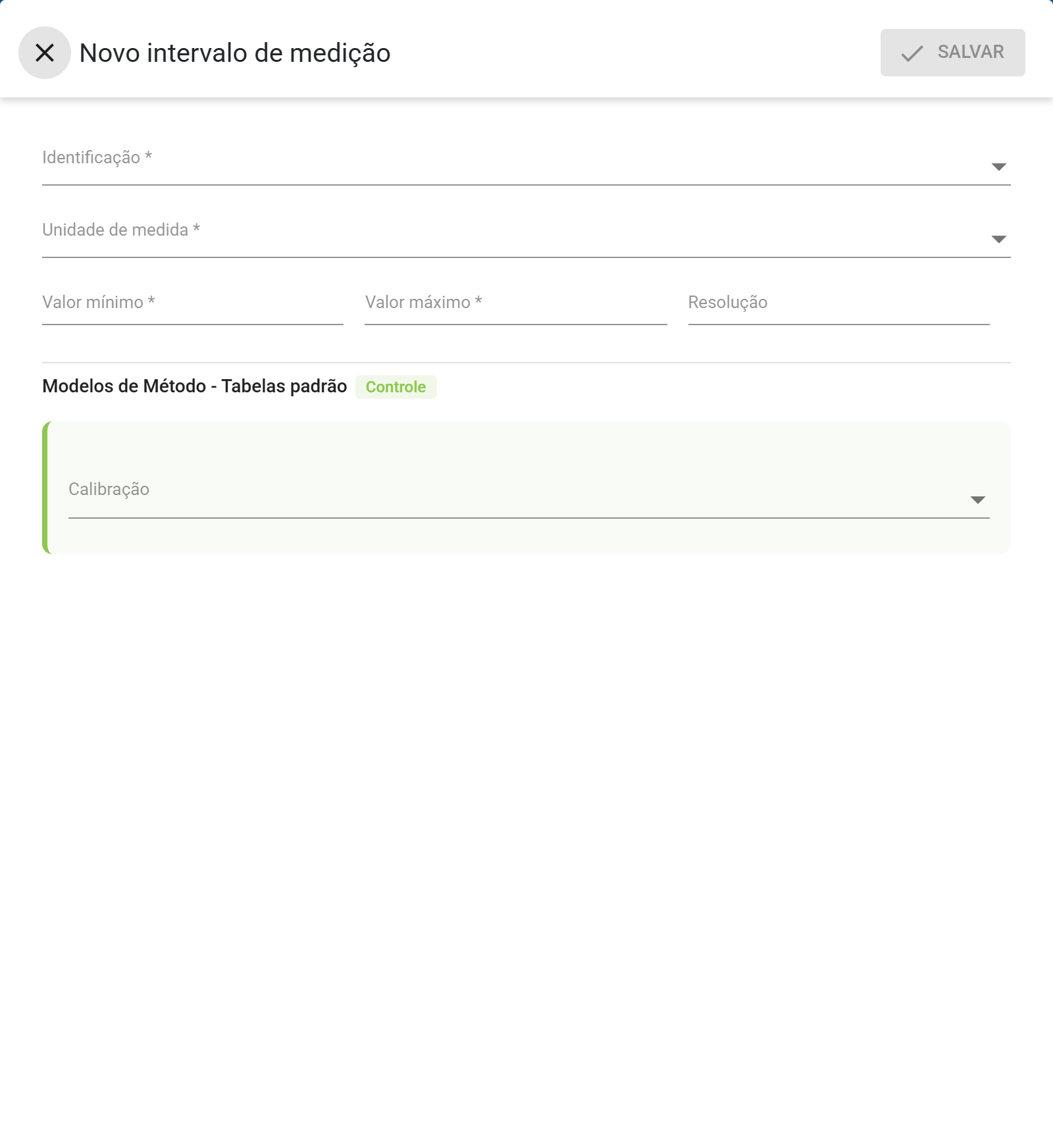

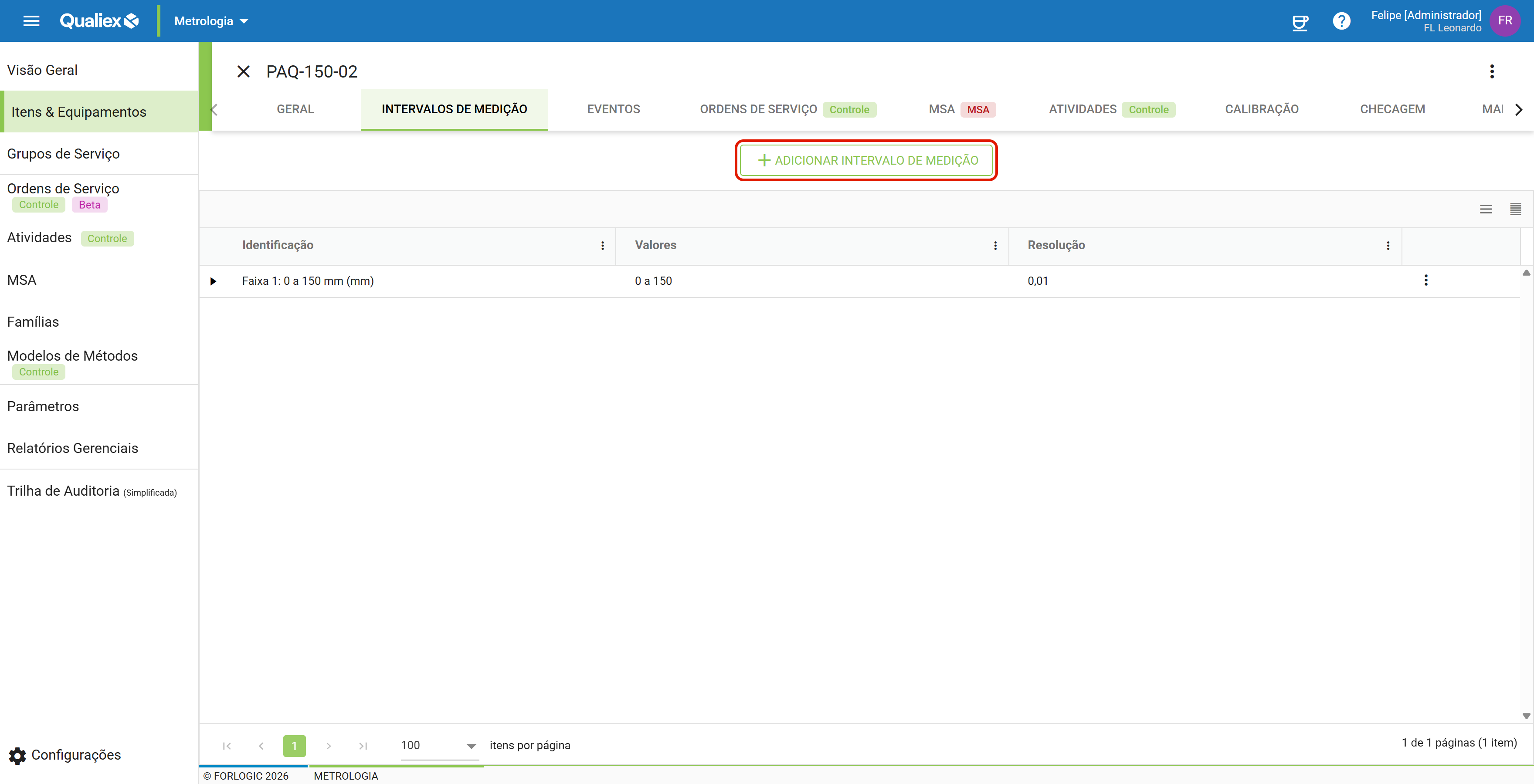

- Clique em + ADICIONAR INTERVALO DE MEDIÇÃO. Abre o formulário Novo intervalo de medição.

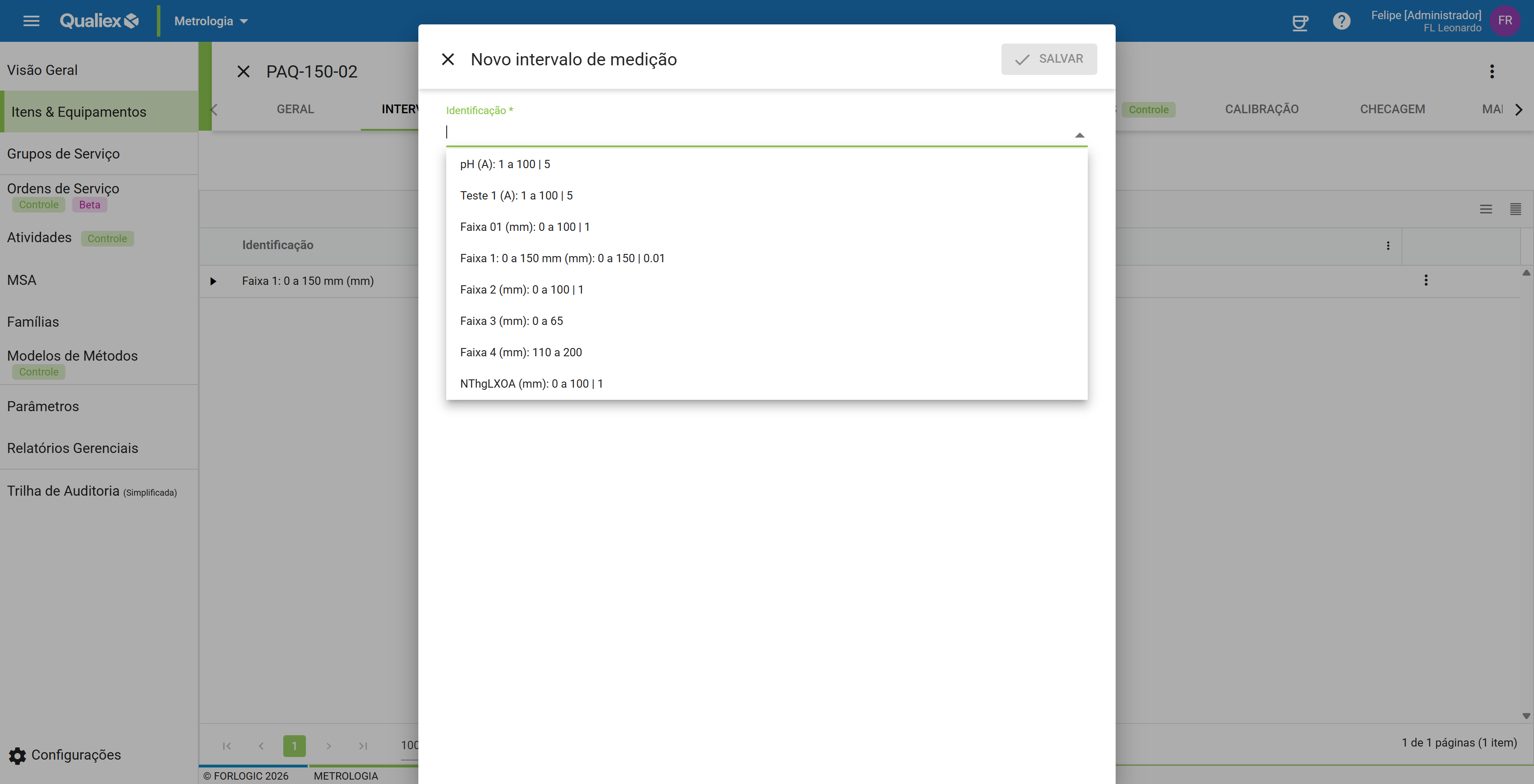

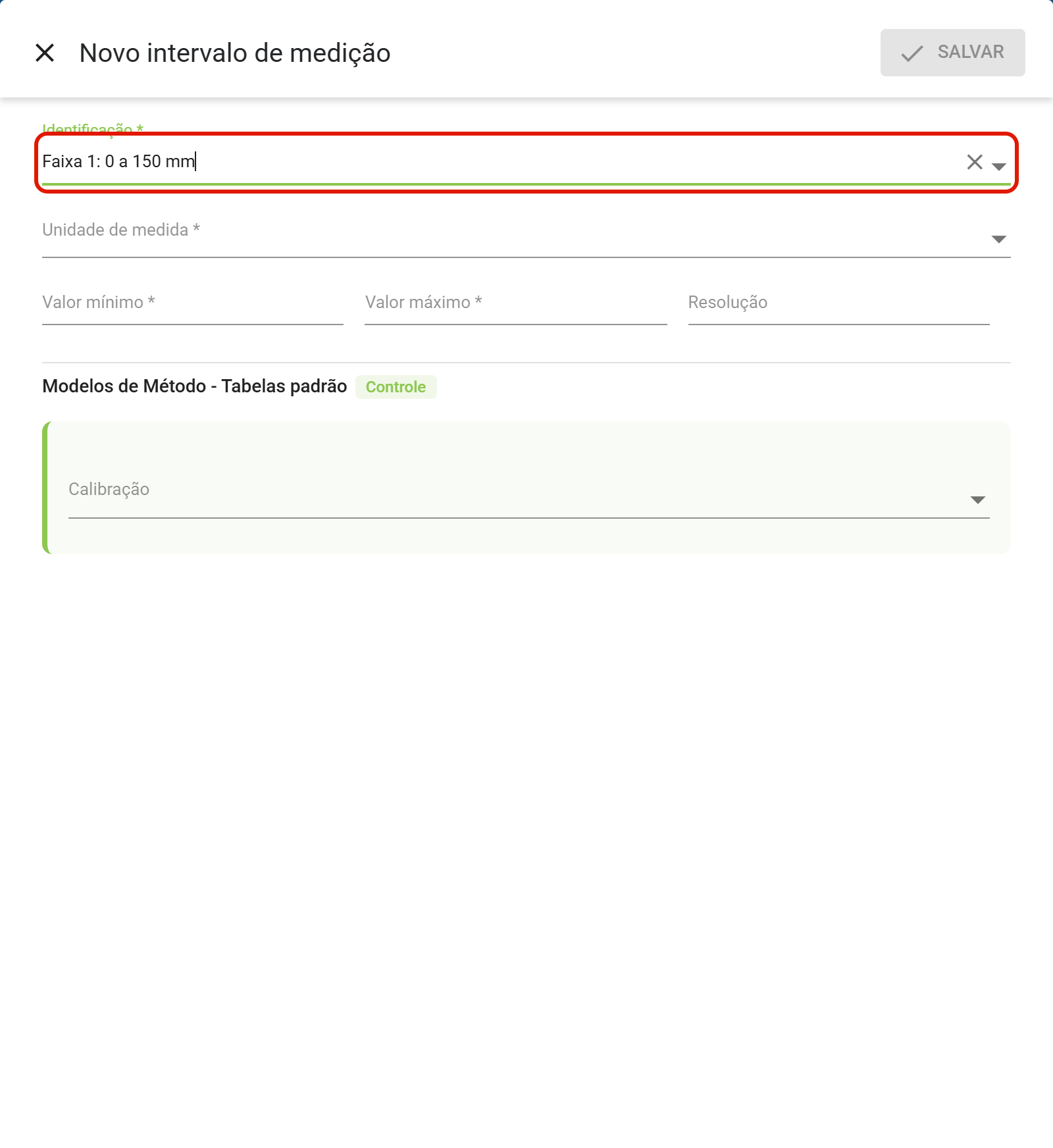

- Preencha a Identificação do intervalo — por exemplo, Faixa 1: 0 a 150 mm.

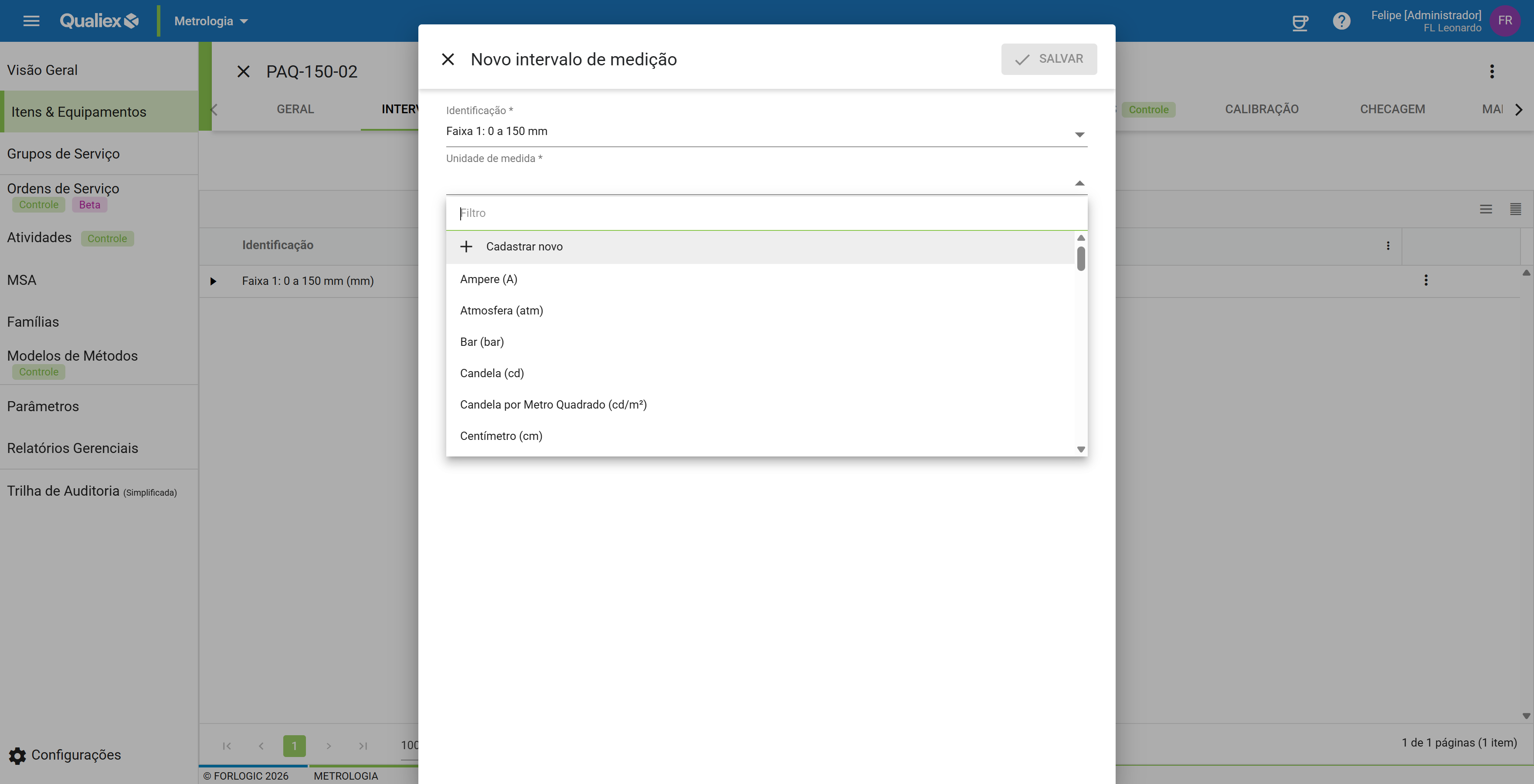

- Selecione a Unidade de medida. Se ela ainda não existir, escolha Cadastrar novo, a primeira opção da lista.

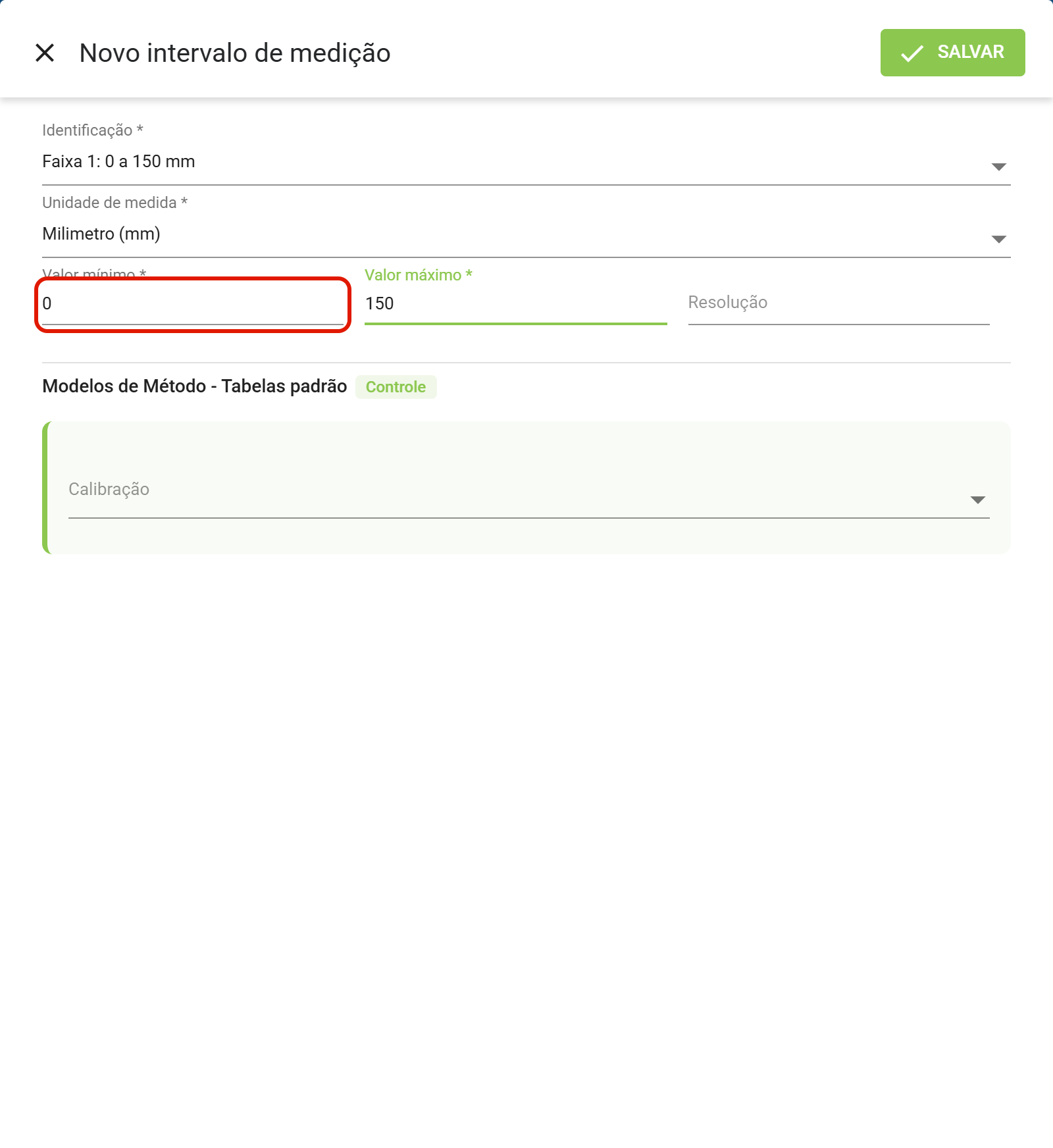

- Informe o Valor mínimo e o Valor máximo do intervalo — por exemplo, 0 e 150.

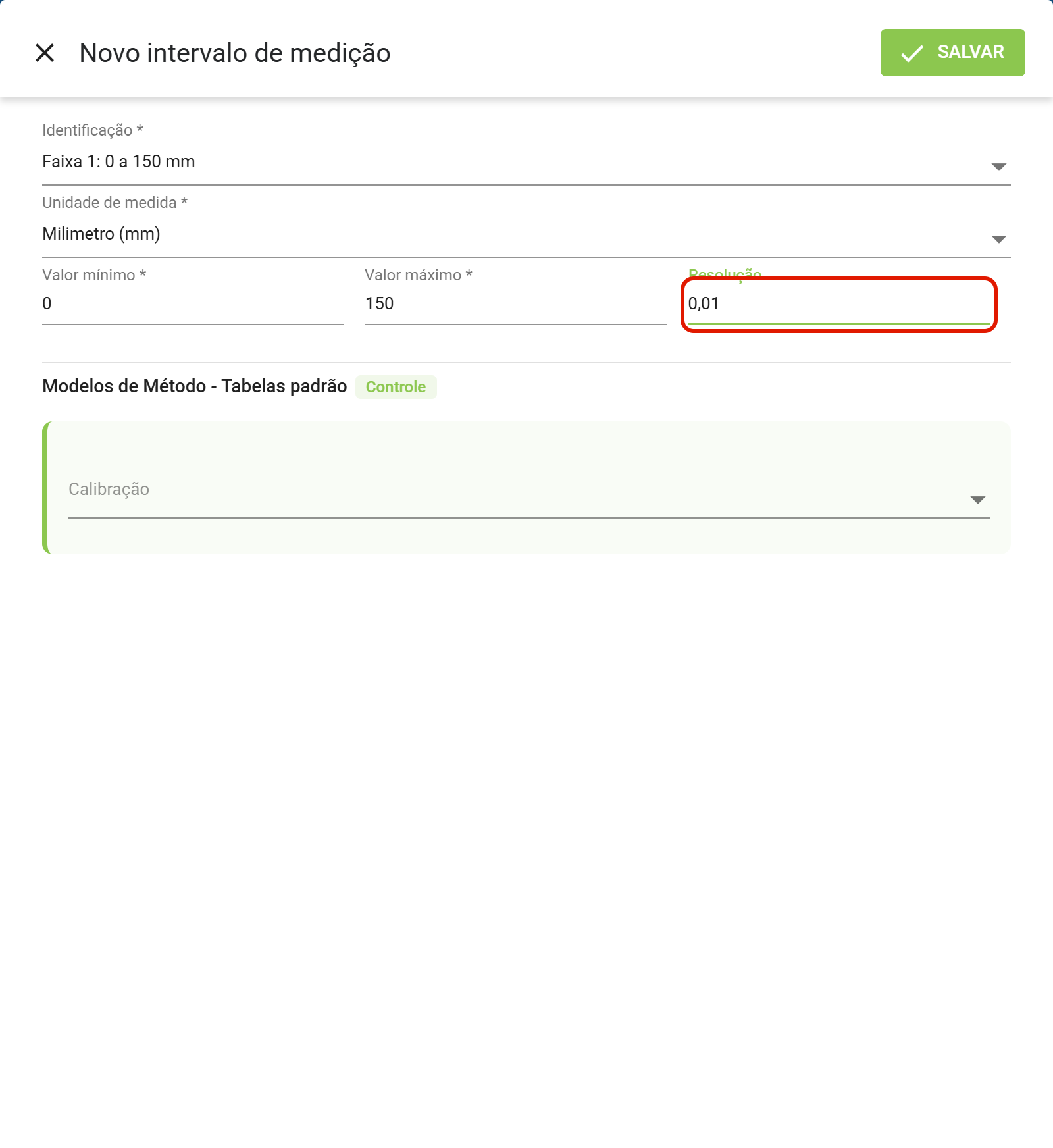

- Informe a Resolução do instrumento nessa faixa — por exemplo, 0,01. Este campo não é obrigatório.

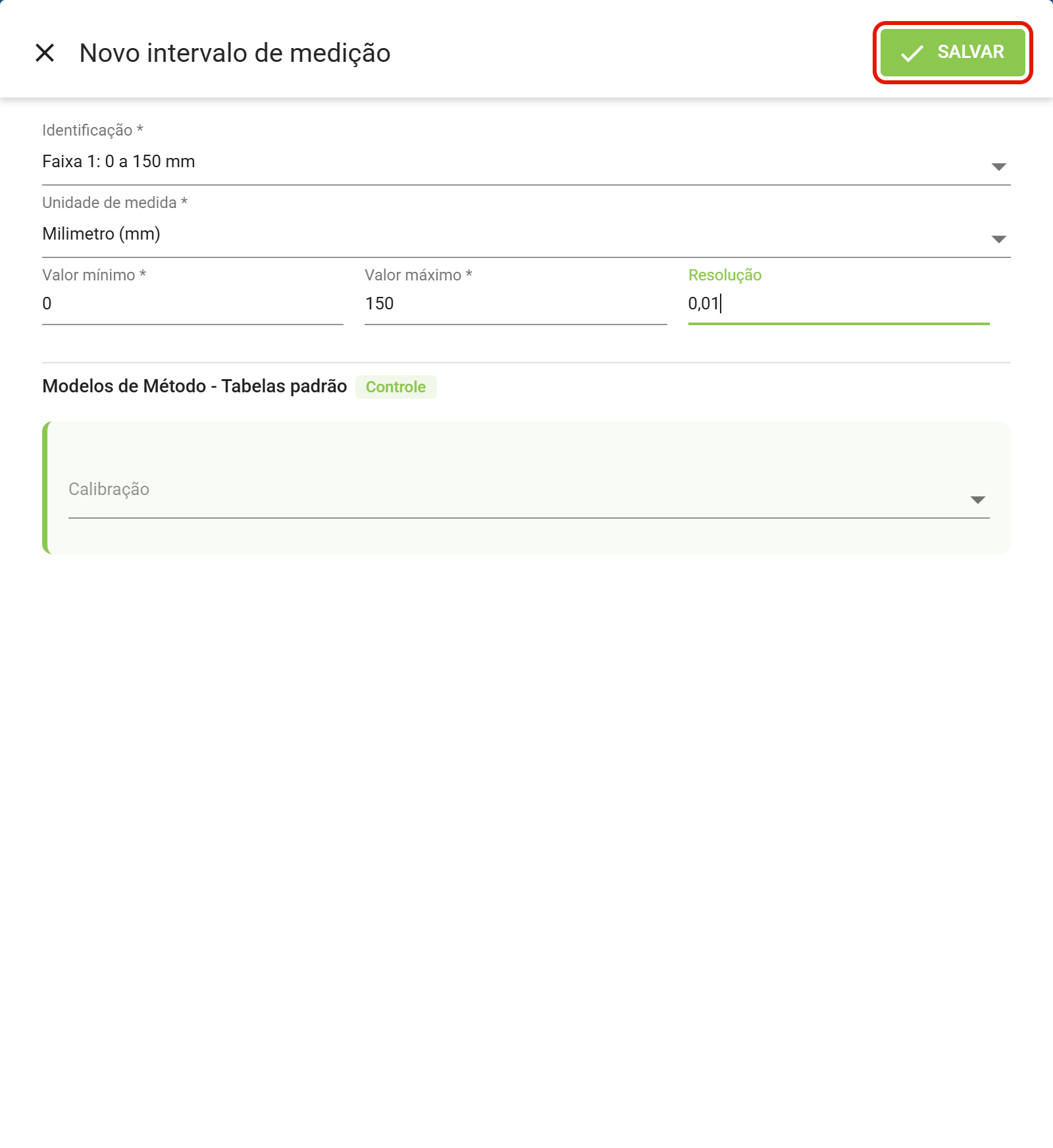

- Clique em SALVAR.
Habilitando os critérios compatíveis

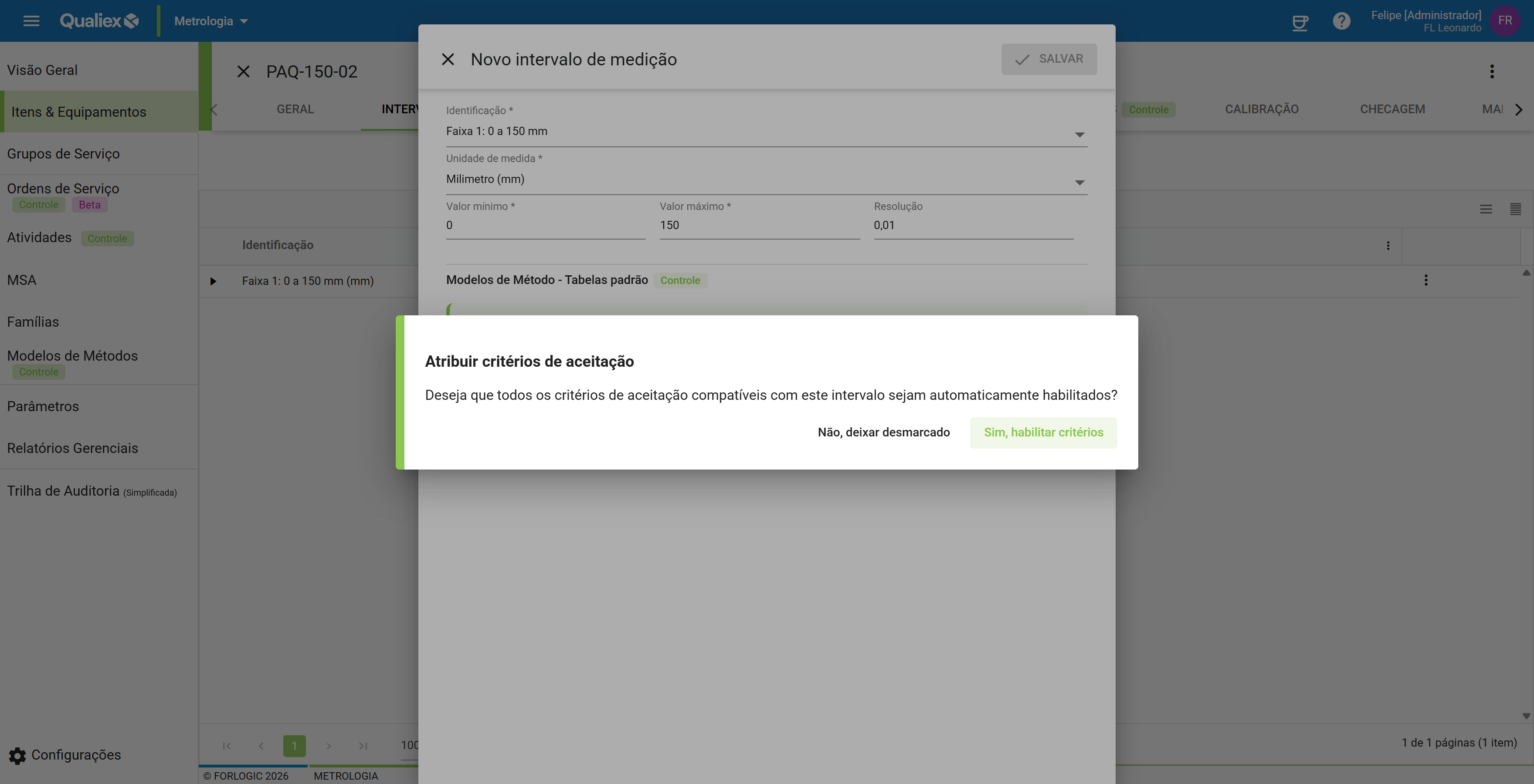

Ao salvar, o sistema verifica se existem critérios de aceitação compatíveis e pergunta:
Atribuir critérios de aceitação — "Deseja que todos os critérios de aceitação compatíveis com este intervalo sejam automaticamente habilitados?"
- Sim, habilitar critérios: vincula de uma vez todos os critérios compatíveis.
- Não, deixar desmarcado: cria o intervalo sem vínculo, deixando a escolha para depois.
A compatibilidade é por abrangência: um critério cadastrado para a faixa de 0 a 200 mm cobre um intervalo de 0 a 150 mm.
A pergunta aparece igualmente ao editar um intervalo já existente, sempre no momento de salvar.
Opções da tela
- Identificação: o nome da faixa, exibido na grid e nas tabelas de resultado. É obrigatório.
- Unidade de medida: a unidade dos valores da faixa. É obrigatória, e a lista traz Cadastrar novo como primeira opção.
- Valor mínimo e Valor máximo: os limites da faixa. Os dois são obrigatórios.
- Resolução: a menor divisão que o instrumento indica nessa faixa. Não é obrigatória, mas é a informação que as fórmulas de validação usam quando o critério depende dela.

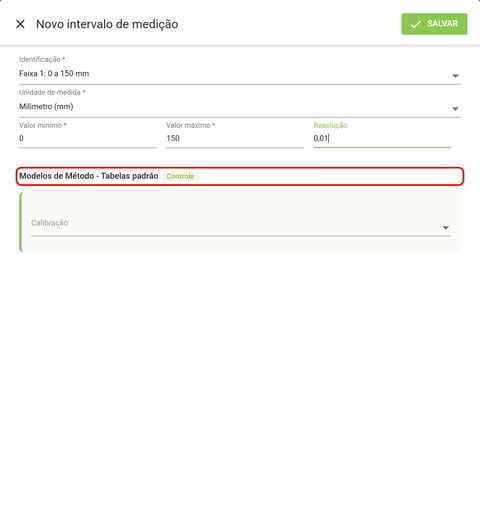

- Modelos de Método - Tabelas padrão: bloco que permite indicar, no campo Calibração, quais tabelas de modelo de método são as padrão para essa faixa. Depende do Metrologia Controle.
⚠️ Comportamentos importantes
Sem critério vinculado, não há avaliação. A calibração é registrada normalmente, mas o sistema não tem régua para julgar o resultado. Se as validações saem sempre como não avaliadas, verifique se o intervalo tem critérios habilitados.
O intervalo é o que liga o instrumento ao critério. O critério de aceitação é cadastrado por tipo de item/equipamento e faixa de valores, mas só passa a agir quando habilitado no intervalo de medição de um item concreto.
Não há campo de critério de aceitação no formulário. Os critérios aparecem depois, na linha expansível do intervalo dentro da grid, com uma caixa de seleção por critério. É lá que se habilita ou desabilita cada um, fora do momento do salvamento.
Editar e remover um intervalo só pelo botão direito. A linha do intervalo não tem menu de três pontos: clique com o botão direito sobre ela para chegar a Editar e Remover.
Um instrumento pode ter vários intervalos. É comum em instrumentos multifaixa. Cada intervalo tem sua própria unidade, resolução e conjunto de critérios.
A tabela de resultado da calibração é montada por intervalo. É pelo intervalo que o gráfico de tendência também é gerado — sem tabela de resultado preenchida, o gráfico não tem o que exibir, mesmo havendo calibração registrada.
Perguntas frequentes
Onde fica esta aba? Na tela de visualização do item, não no formulário de cadastro. O cadastro tem as abas Geral, Intervalos e Anexos; os intervalos de medição ficam na visualização, junto com o histórico.
Qual a diferença entre intervalo de medição e intervalo de calibração? O intervalo de medição é a faixa que o instrumento mede. O intervalo de calibração é a periodicidade — de quanto em quanto tempo ele deve ser calibrado, configurada na aba Intervalos do cadastro.
Posso vincular critérios depois de criar o intervalo? Sim. A pergunta automática é um atalho; o vínculo pode ser ajustado a qualquer momento.
O que acontece se eu recusar a atribuição automática? O intervalo é criado sem critérios vinculados, e as calibrações daquele intervalo ficam sem avaliação até que um critério seja habilitado.
